Модификации БВД-432
БВД-432RCB

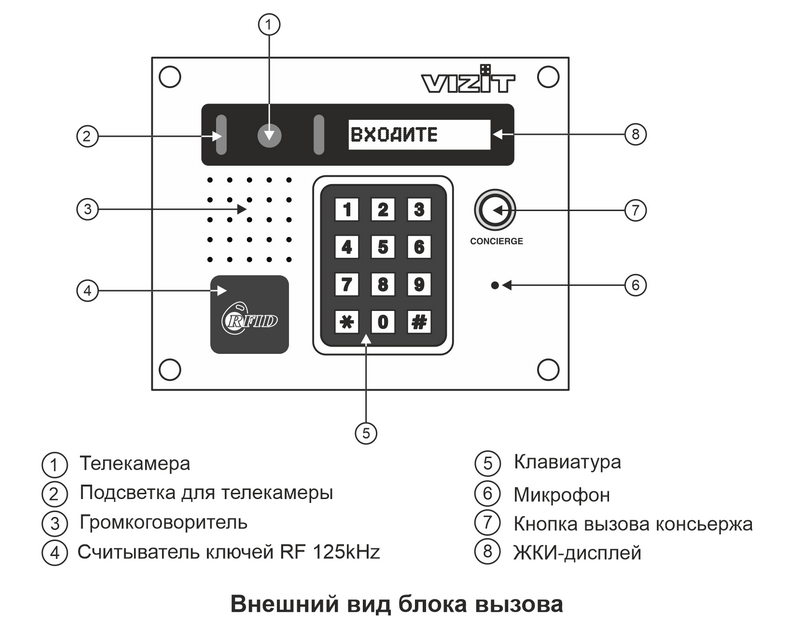

Описание
Блок вызова домофона БВД-432RCB используется совместно с блоками управления БУД-430(М, S) и БУД-485(M, P) как составная часть многоквартирного домофона VIZIT, обеспечивая выполнение следующего функционала:
- дуплексная громкоговорящая связь с абонентом;
- Максимальное количество абонентов и ключей зависит от выбранного блока управления.
Например, при использовании БУД-485М:
- количество абонентов без блока коммутации БК-400 - до 200;
- с блоком коммутации БК-400 - количество абонентов до 400;
- количество ключей RFID - до 2400. - визуальный контроль обстановки перед блоком вызова;
- встроенная телекамера цветного изображения с функцией "День-ночь" (PAL, 700 TVL, 0 Lux, объектив Board 120°);
- подсветка для телекамеры;
- открывание входной двери подъезда электронными ключами VIZIT-RF2;
- возможность обновления программы прошивки на объекте (с использованием CU-14);
- кнопка прямого вызова консьержа;
- сообщения на дисплее - на языке страны-потребителя;

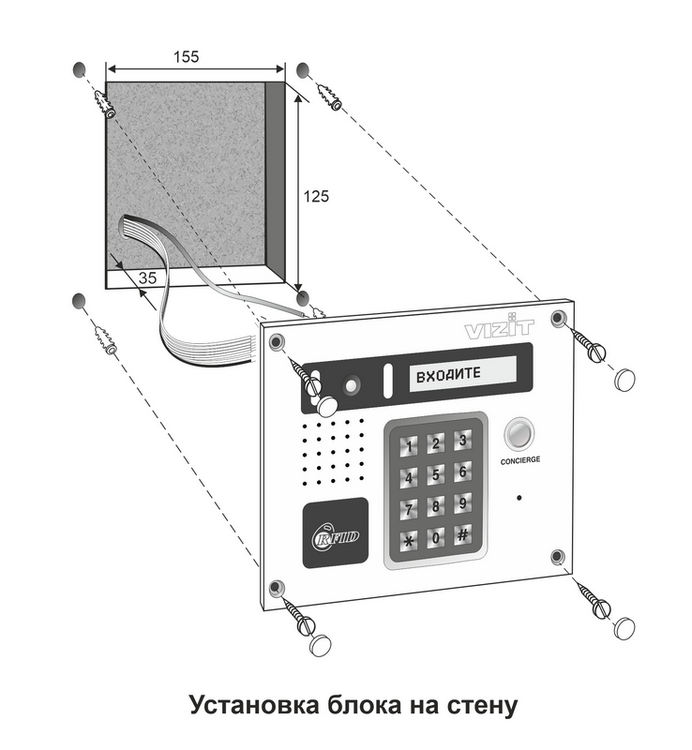

- вариант установки - врезной;

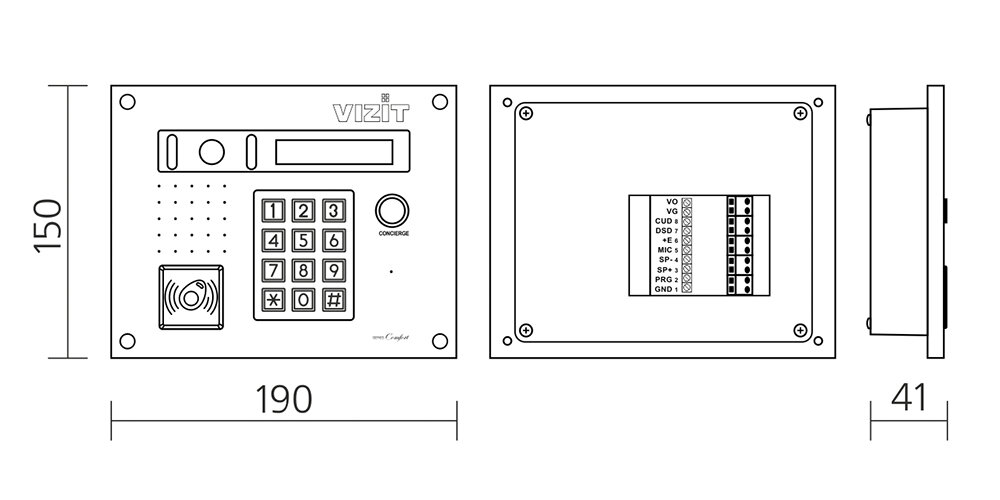

- габаритные размеры, мм, (ШхВхГ) - 190х150х40;
- диапазон рабочих температур, °С - от минус 30 до плюс 45.

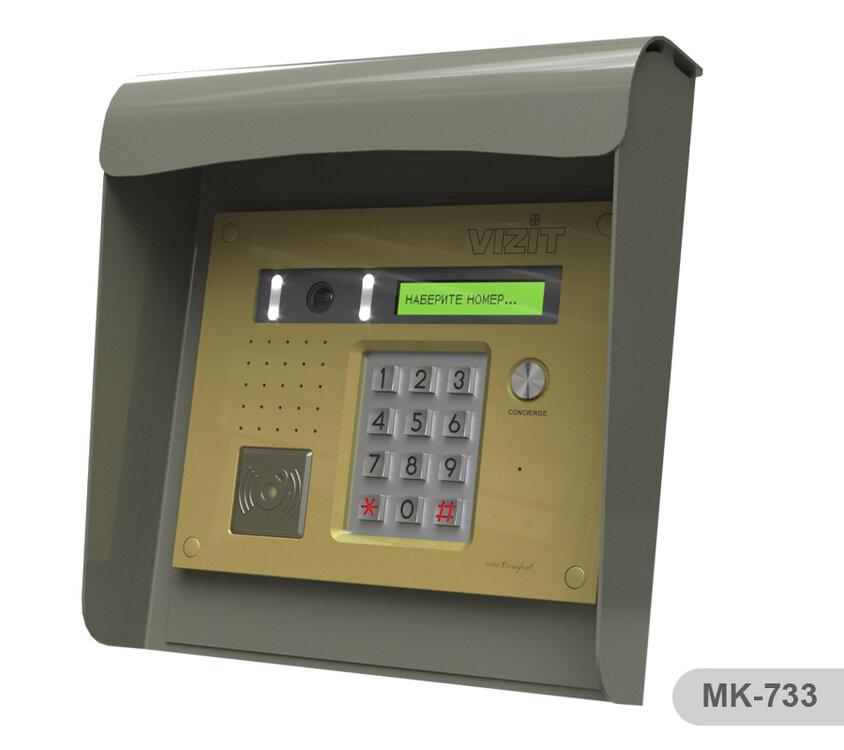

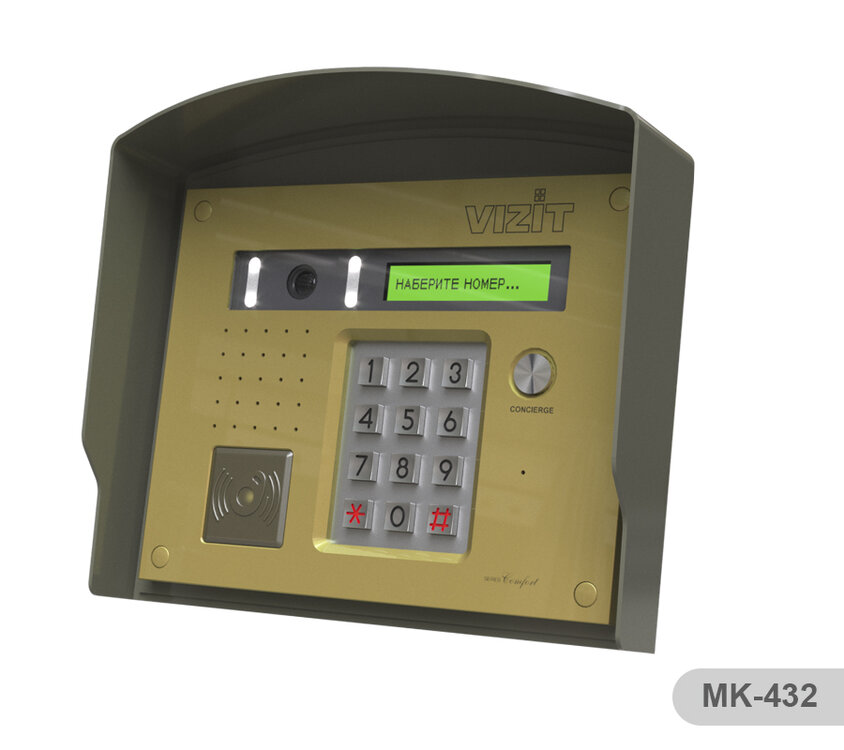

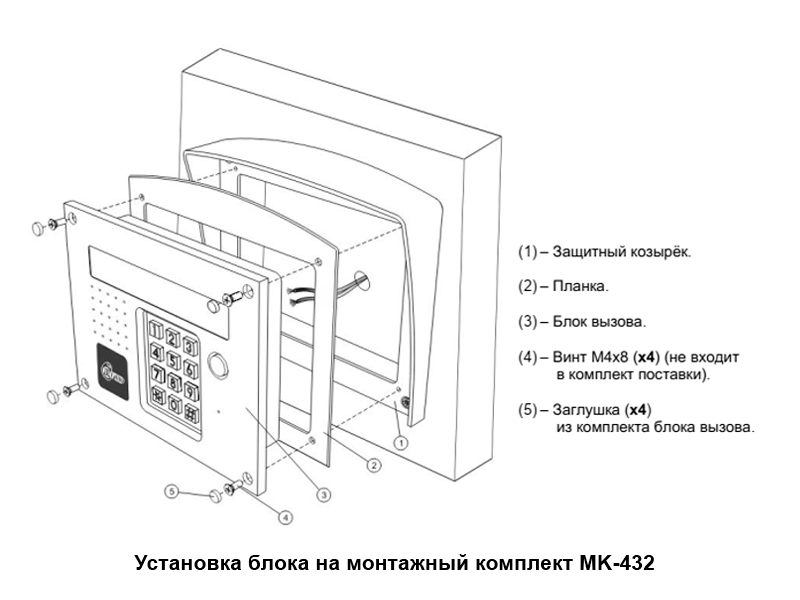

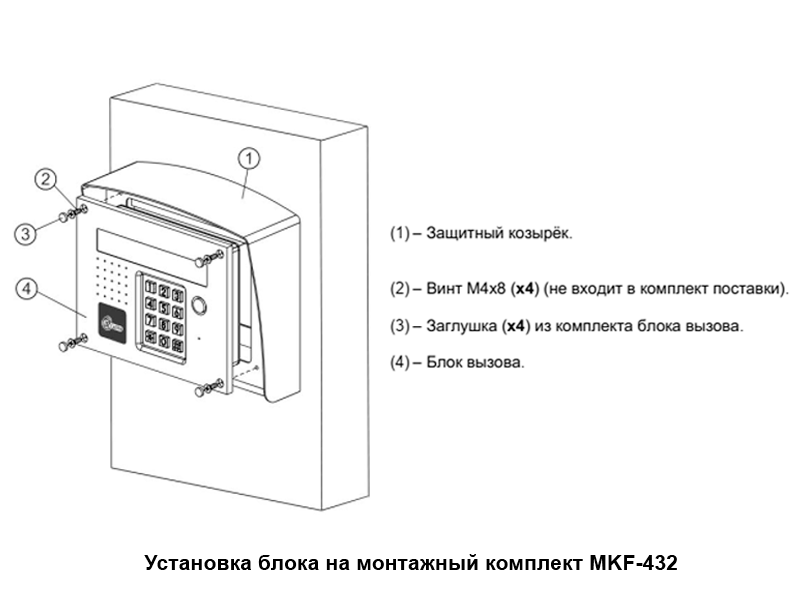

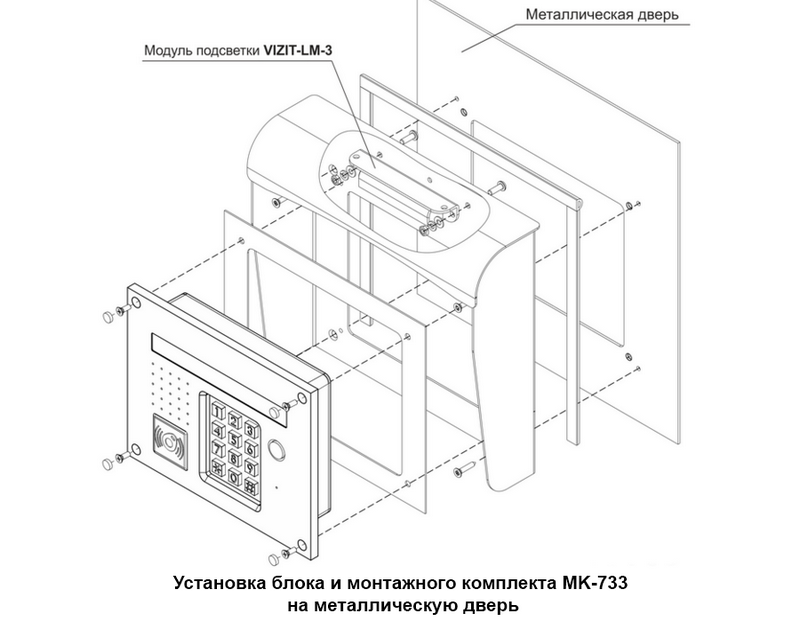

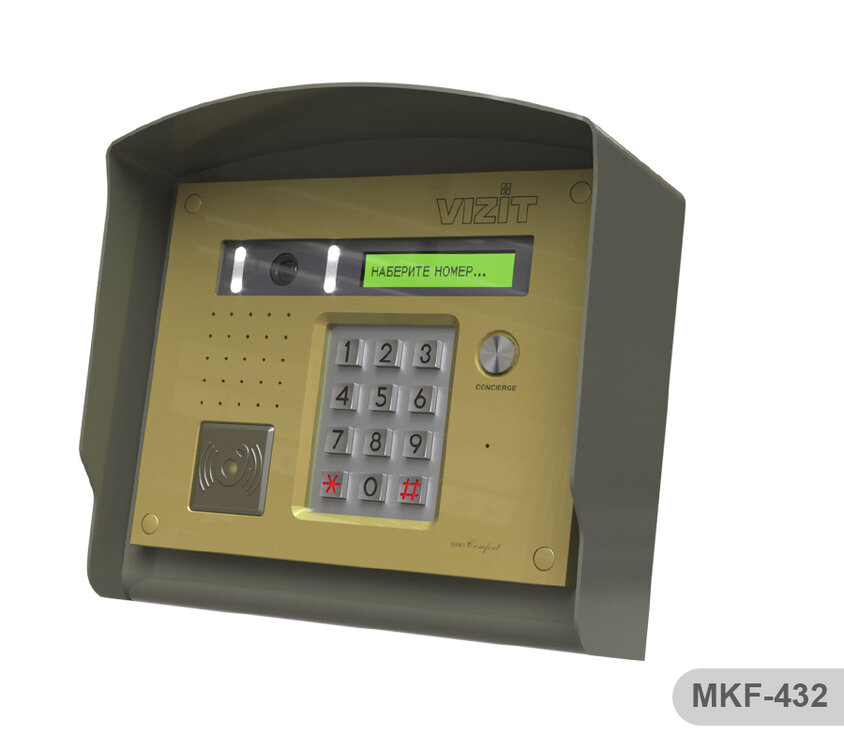

Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-432 и МКF-432, а также МК-733.
! Файл обновления прошивки блока приводится на сайте www.vizit-group.com в описании соответствующего блока и в разделе "Документация и файлы" ниже:
Варианты исполнения
-
R - считыватель PROXIMITY (RFID);
-
C - CVBS-телекамера цветного изображения;
-
B - объектив “board”.

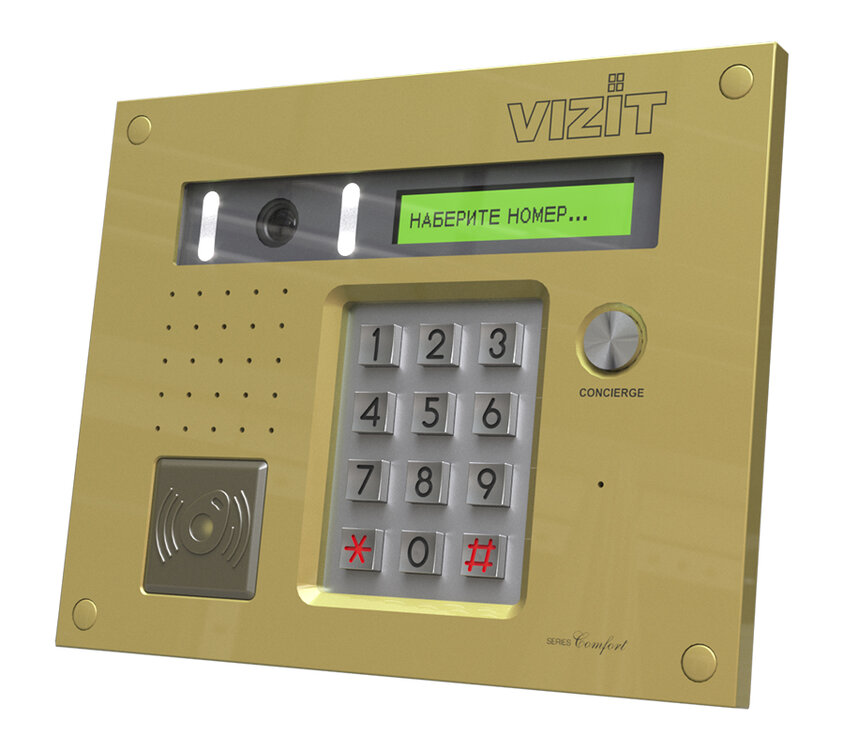

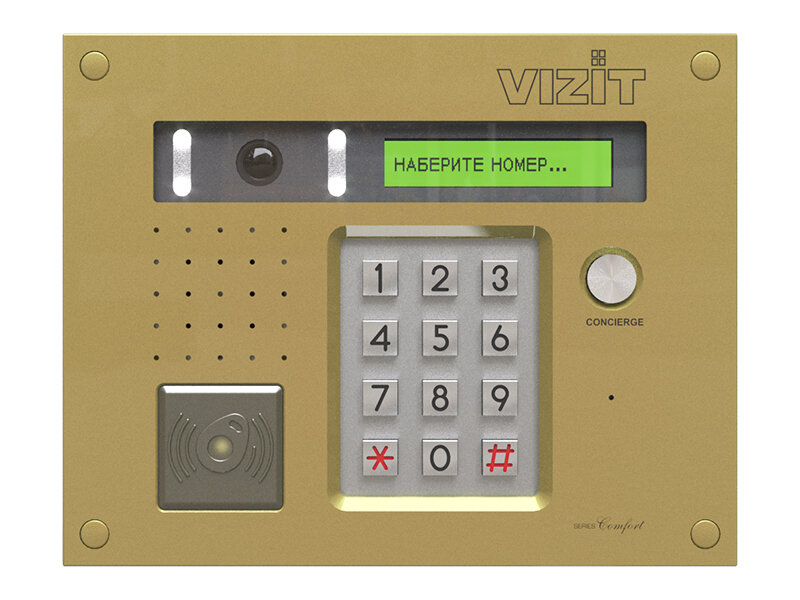

Цветовое исполнение:
Бронзовый + защитный лак (Bronze Lacguer). Подробнее>>
Документация и файлы:
| Название | Файл | Дата | Размер | Формат |
|---|---|---|---|---|
| Инструкция (ред. 2017) | БВД-431_432_OI_ru_20170518_A4.pdf | 22.05.2017 | 978.40 KB | |
| Паспорт | Паспорт БВД-431x(432x).pdf | 12.10.2020 | 73.52 KB |

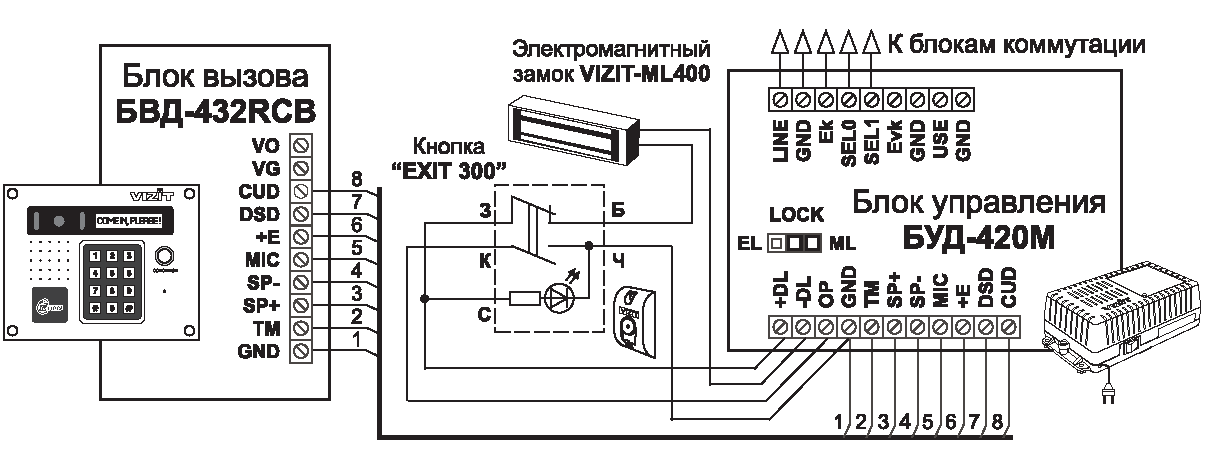

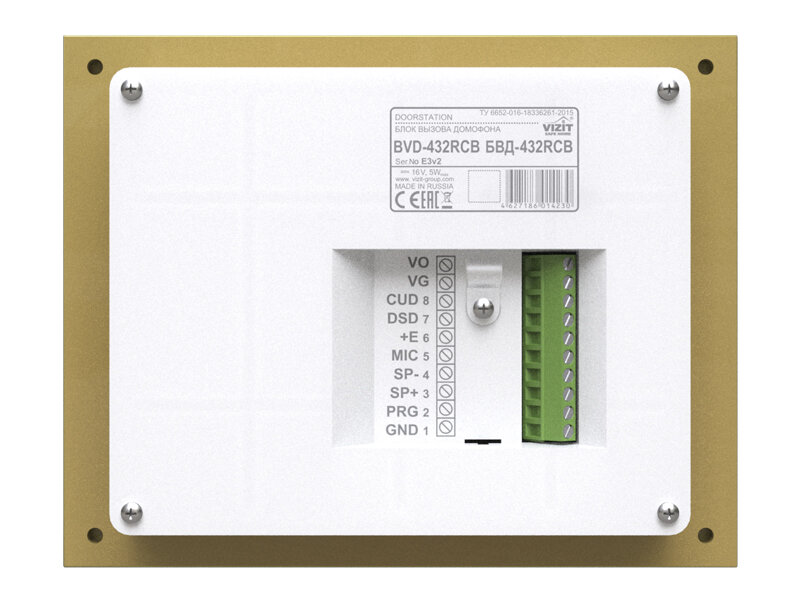

Схема подключения:
Требования к соединительным проводам:
Совместимые устройства:
Комплекты монтажные: MK-432.
Модификации VIZIT-RF: VIZIT-RF2.1, VIZIT-RF2.2-black, VIZIT-RF2.2-brown, VIZIT-RF2.2-red.
VIZIT-TM: VIZIT-TM.
VIZIT-M402: VIZIT-М402СM.
Модификации VIZIT-M403: VIZIT-М403С, VIZIT-М403СM.
VIZIT-M430: VIZIT-М430С.
Модификации VIZIT-M456: VIZIT-М456C.
Терминал монитора VIZIT-MT460: VIZIT-МT460CM.
Блок индикации БВД-342NP: БВД-342NP.
Блоки коммутации монитора: БКМ-440.
БУД-420: БУД-420М, БУД-420Р.
Модификации БУД-485: БУД-485М.
Разветвители видеосигнала: РВС-2, РВС-4.
Модификации УКП-12: УКП-12, УКП-12-1, УКП-12М.
Модификации УКП-7: УКП-7.
УКП-8: УКП-8SM.
