Блоки серии 500 Perimeter

РВС-503

РВС-503

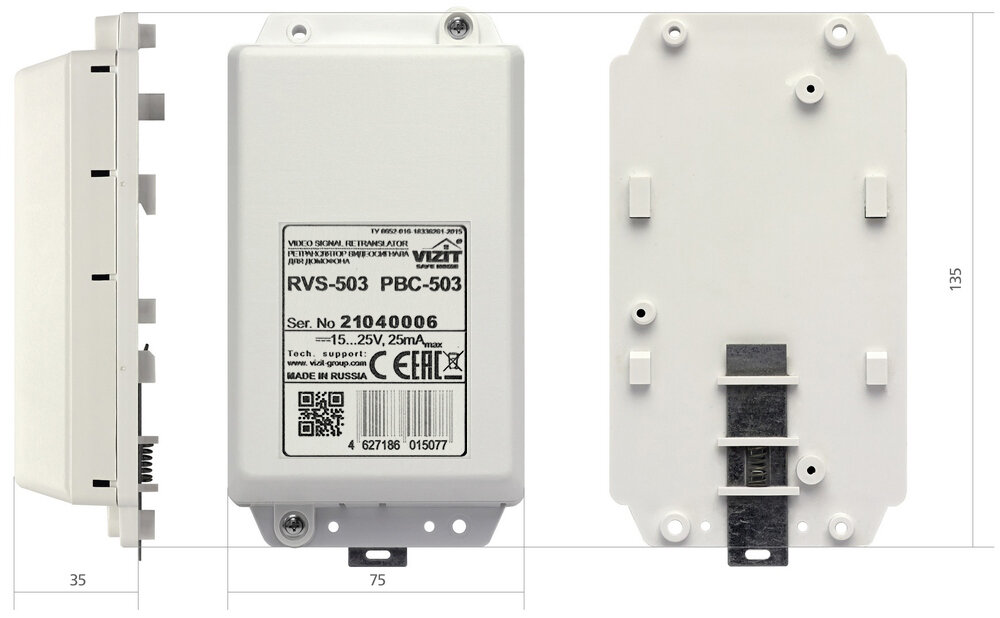

Вид спереди
Размеры

Описание

Ретранслятор видеосигнала РВС-503.

Предназначен для восстановления ЧМ видеосигнала, ослабленного в магистральной линии периметрового домофона, до требуемого уровня. Обеспечивает увеличение длины магистральной линии.

  • Реверсивное направление усиления. Направление определяется автоматически по появлению входного ЧМ видеосигнала размахом не менее 20мВ.
  • Коэффициент передачи ЧМ видеосигнала (11 МHz), db                     -6...+26
  • Коэффициент передачи ЧМ аудиосигнала (200 kHz), не менее         0,8
  • Уровень восстановленного ЧМ видеосигнала, mV p-p                        350...450
  • Уровень входного ЧМ видеосигнала, mV p-p                                       20...500
  • Количество входов / выходов                                                                 1 / 1
  • Напряжение питания (от блока управления), VDC                              15...25
  • Потребляемый ток, mА, не более                                                          25
  • Габаритные размеры, мм, не более
    - ширина                                                                                                  75
    - высота                                                                                                   135
    - глубина                                                                                                  35
  • Масса, кг, не более                                                                                 0,25
  • Диапазон рабочих температур, °С                                                        от минус 40 до плюс 40

Документация и файлы:

Название Файл Дата Размер Формат
Инструкция (ред. 2021) РВС-503_OI_ru_20210707_A4_v15.pdf 06.08.2021 1.53 MB pdf
Паспорт (ред. 2021) Паспорт РВС-503_20210420.pdf 06.08.2021 1.52 MB pdf

Совместимые устройства:

Блоки серии 500 Perimeter: БВД-533FCBE2.
