Модификации БВД-343

БВД-343RTCPL

БВД-343RTCPL
ГАБАРИТНЫЕ<br />
РАЗМЕРЫ<br />
И КОНСТРУКЦИЯ

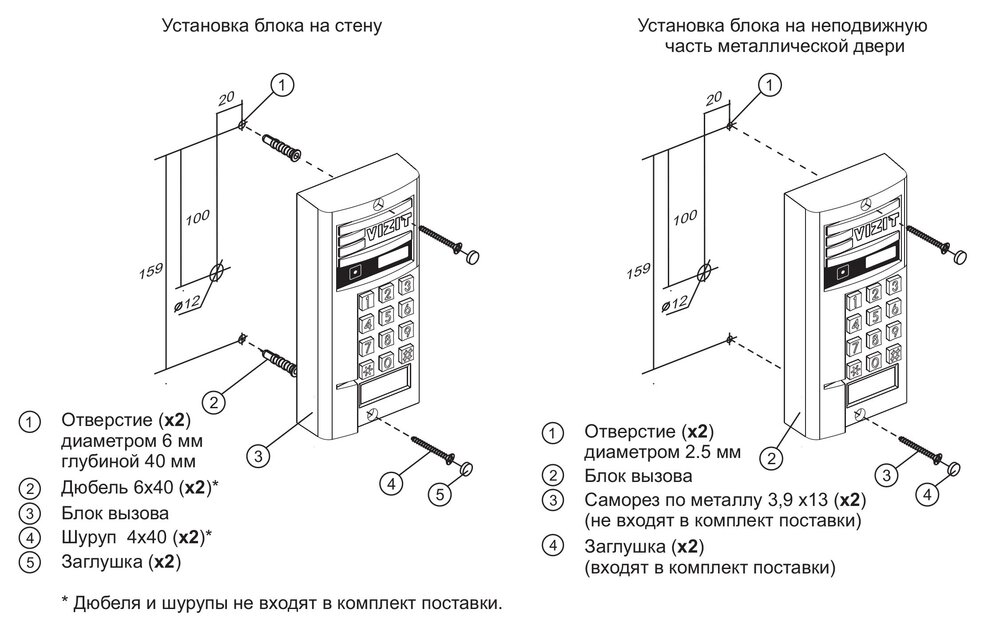

РЕКОМЕНДАЦИЯ<br />
ПО МОНТАЖУ
Цена с НДС:18 060руб.27 330руб.36 660руб.
Заказать

Описание

Блок вызова домофона БВД-343RTCPL

  • блок вызова БВД-343RCP используется совместно с блоком управления БУД-302К-20, БУД-302К-80БУД-302М как составная часть многоквартирного домофона VIZIT;
  • дуплексная громкоговорящая связь с абонентом;
  • встроенные считыватели ключей VIZIT-ТМ и VIZIT-RF;
  • визуальный контроль обстановки перед блоком вызова;
  • встроенная телекамера цветного изображения  с функцией "День-ночь" (PAL, 700 TVL, 0 Lux, объектив PINHOLE 90°);
  • ИК - подсветка для телекамеры;
  • подсветка клавиатуры;
  • подсветка считывателя RFID;
  • 4-х разрядный индикатор;
  • звуковая индикация режимов работы;
  • возможность выключения вызова отдельных квартир;
  • работа с пультом консьержа VIZIT (при использовании блока управления без встроенного коммутатора абонентских устройств);
  • программируемая продолжительность открывания замка - от 1 до 20 секунд;
  • открывание замка входной двери:

- при нажатии кнопки открывания замка на устройстве квартирном переговорном  УКП или мониторе во время связи;
- при наборе 4-х значного общего кода;
- при наборе 3-х значного индивидуального кода;
- при нажатии кнопки для выхода;
- ключами
 VIZIT-RF2.x и VIZIT-TM (DS1990A). В качестве ключей VIZIT-TM могут быть использованы только оригинальные идентификаторы iButton®

  • габаритные размеры, мм, (ШхВхГ) - 90х175х30;
  • вариант установки - накладной;
  • диапазон рабочих температур, °C - от минус 30 до плюс 45.
  • Инструкция по эксплуатации ( паспорт ) изделия приведены на странице дополнительной технической информации.

Блок вызова домофона БВД-343RTCPL используется совместно с блоком управления серии 300 в составе многоквартирных видеодомофонов VIZIT и обеспечивает двухстороннюю дуплексную связь между посетителем и абонентом, визуальный контроль обстановки перед блоком вызова, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-RF2, VIZIT-TM или набором кода снаружи подъезда, нажатием кнопки EXIT изнутри подъезда

Режимы работы домофона, набираемый номер квартиры индицируются на 4-разрядном светодиодном индикаторе.

Питание блока вызова и замка обеспечивается блоком управления.

Максимальное количество абонентов домофона определяется блоком управления и составляет:

- до 20 абонентов при использовании БУД-302К-20;

- до 80 абонентов при использовании БУД-302К-80;

- до 200 абонентов при использовании БУД-302М;

Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 10 Ом.

Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.

Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопку  ЕХIT 300М имеющую цепи аварийного управления электромагнитным замком.

При использовании блока управления БУД-302М для подключения абонентских устройств VIZIT к подъездной линии домофона применяются блоки коммутации. Для подключения УКП возможно применение блоков коммутации БК-4(М),  БК-10, БК-30(М), БК-100(М). Для подключения мониторов VIZIT совместно с перечисленными блоками коммутации можно использовать разветвители видеосигнала РВС-4 или использовать блоки коммутации со встроенным разветвителем видеосигнала  БК-4МV. Возможно комбинированное использование разных типов блоков коммутации.

Блоки управления БУД-302К-20, БУД-302К-80 имеют встроенные коммутаторы на 20 и 80 абонентов соответственно. Абонентские устройства VIZIT подключаются к этим блокам управления непосредственно, блоки коммутации не используются. Для подключения мониторов VIZIT к линии видеосигнала совместно с перечисленными блоками управления  используются разветвители видеосигнала РВС-4.

Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-311 (козырек).

Варианты исполнения

  • R - встроенный считыватель RFID;
  • T - встроенный считыватель TM;
  • C - телекамера цветного изображения;
  • P - объектив “pinhole”;
  • L - подсветка для телекамеры.

Документация и файлы:

Название Файл Дата Размер Формат
Инструкция (ред. 2020) БВД-343x_O2_ru_20200907_A4.pdf 09.09.2020 327.57 KB pdf
Инструкция (ред. 2014) БВД-343x_OI_ru_20140312_A4.pdf 25.04.2014 1.28 MB pdf
Инструкция (ред. 2013) БВД-343x_OI_ru_20130524_A4.pdf 27.05.2013 201.10 KB pdf
Инструкция (ред. 2010) BVD-343x.pdf 04.08.2010 745.20 KB pdf
Инструкция по занулению zanulenie.pdf 19.08.2010 67.41 KB pdf
Паспорт Паспорт БВД-343x.pdf 02.10.2020 1.49 MB pdf

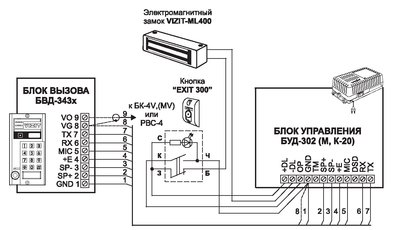

Схема подключения:

БВД-343RTCPL

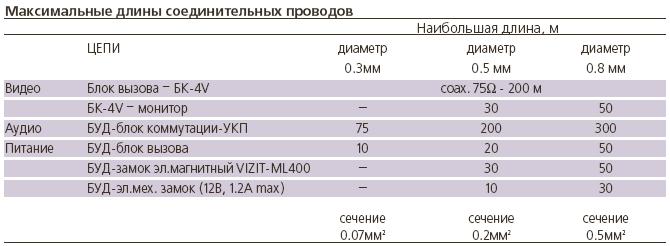

Требования к соединительным проводам:

БВД-343RTCPL

Совместимые устройства:

Комплекты монтажные: MK-311.
VIZIT-M404: VIZIT-M404C, VIZIT-M404CМ.
VIZIT-M427C: VIZIT-M427C.
Модификации VIZIT-M440: VIZIT-M440C, VIZIT-M440CM.
VIZIT-ML240: VIZIT-ML240-40.
Модификации VIZIT-ML300: VIZIT-ML300-40, VIZIT-ML300-50, VIZIT-ML300M-40, VIZIT-ML300M-50.
Модификации VIZIT-ML400: VIZIT-ML400-40, VIZIT-ML400-50, VIZIT-ML400M-40, VIZIT-ML400M-50.
Модификации VIZIT-RF: VIZIT-RF2.1, VIZIT-RF2.2-06, VIZIT-RF2.2-08, VIZIT-RF2.2-10, VIZIT-RF2.2-12, VIZIT-RF2.2-black, VIZIT-RF2.2-brown, VIZIT-RF2.2-red.
VIZIT-TM: VIZIT-TM.
Модификации VIZIT-M456: VIZIT-М456C, VIZIT-М456CM.
Терминал монитора VIZIT-MT460: VIZIT-МT460CM.
Блоки коммутации монитора: БКМ-440.
Модификации БУД-302: БУД-302K-80, БУД-302К-20, БУД-302М.
Разветвители видеосигнала: РВС-2, РВС-4.
Модификации УКП-12: УКП-12, УКП-12-1, УКП-12М.
Модификации УКП-7: УКП-7, УКП-7М.
