Модификации БВД серии N, M
БВД-N101RTCP
Описание
Блок вызова домофона БВД-N101RTCP используется совместно с блоком питания БПД18/12-1-1 как составная часть многоквартирного видеодомофона VIZIT.
- дуплексная громкоговорящая связь;
- количество абонентов - до 100;
- количество ключей - до 600 (VIZIT-TM (iButton) и VIZIT-RF2 (RFID-125kHz));
- металлический корпус, антивандальное исполнение;
- визуальный контроль обстановки перед блоком вызова;
- встроенная CVBS-телекамера с функцией "День-ночь" (PAL, 700 TVL, 0 Lux, объектив PINHOLE 90°);
- инфракрасная LED подсветка для телекамеры;
- 4-х разрядный светодиодный индикатор;
- подсветка клавиатуры;
- световая и звуковая индикация режимов работы;
- возможность выключения вызова отдельных квартир;
- работа с пультом конcьержа VIZIT;
- шильды-панели из нержавеющей стали;
- подсветка инструкции по пользованию;
- лазерная гравировка инструкции по пользованию;
- напряжение питания, В: 22±4;
- потребляемый ток, А, не более: 0,3;
- габаритные размеры, мм, (ШхВхГ) - 128х248х45;
- вариант установки - врезной;
- диапазон рабочих температур, °С - от минус 30 до плюс 45.
Для защиты блока вызова от атмосферных осадков рекомендуется использовать монтажные комплекты МK-322.
! Файл обновления прошивки блока приводится на сайте www.vizit-group.com в описании соответствующего блока
Варианты исполнения
-
R - встроенный считыватель RFID;
-
T - встроенный считыватель TM;
-
C - CVBS-телекамера цветного изображения;
-
P - объектив “pinhole”.
Документация и файлы:
| Название | Файл | Дата | Размер | Формат |
|---|---|---|---|---|
| Инструкция (ред. 2020) | БВД-N101x_OI_ru_20200909_A4.pdf | 12.09.2020 | 2.29 MB | |
| Инструкция по занулению | zanulenie.pdf | 16.01.2015 | 67.41 KB | |
| Паспорт | Паспорт БВД-N101.pdf | 21.09.2020 | 2.03 MB |

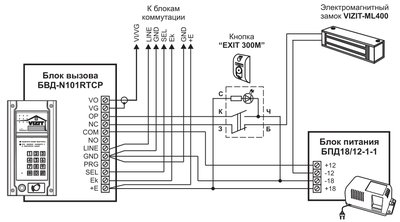

Схема подключения:
Совместимые устройства:
Модификации кнопок управления выходом EXIT: EXIT 300M, EXIT 500.
VIZIT-M404: VIZIT-M404C, VIZIT-M404CМ.
VIZIT-M427C: VIZIT-M427C.
Модификации VIZIT-M440: VIZIT-M440C, VIZIT-M440CM.
Модификации VIZIT-RF: VIZIT-RF2.2-black, VIZIT-RF2.2-brown, VIZIT-RF2.2-red.
Модификации VIZIT-M456: VIZIT-М456C, VIZIT-М456CM.
Коммутаторы координатные: БК-10, БК-100М, БК-30М.
Коммутаторы этажные: БК-4М, БК-4МV, БК-4МVE.
Блоки коммутации монитора: БКМ-444.
Модификации БПД18/12: БПД18/12-1-1.
Разветвители видеосигнала: РВС-2, РВС-4.
