Модификации БВД-SM101

БВД-SM101T

БВД-SM101T
ОБЩИЙ ВИД

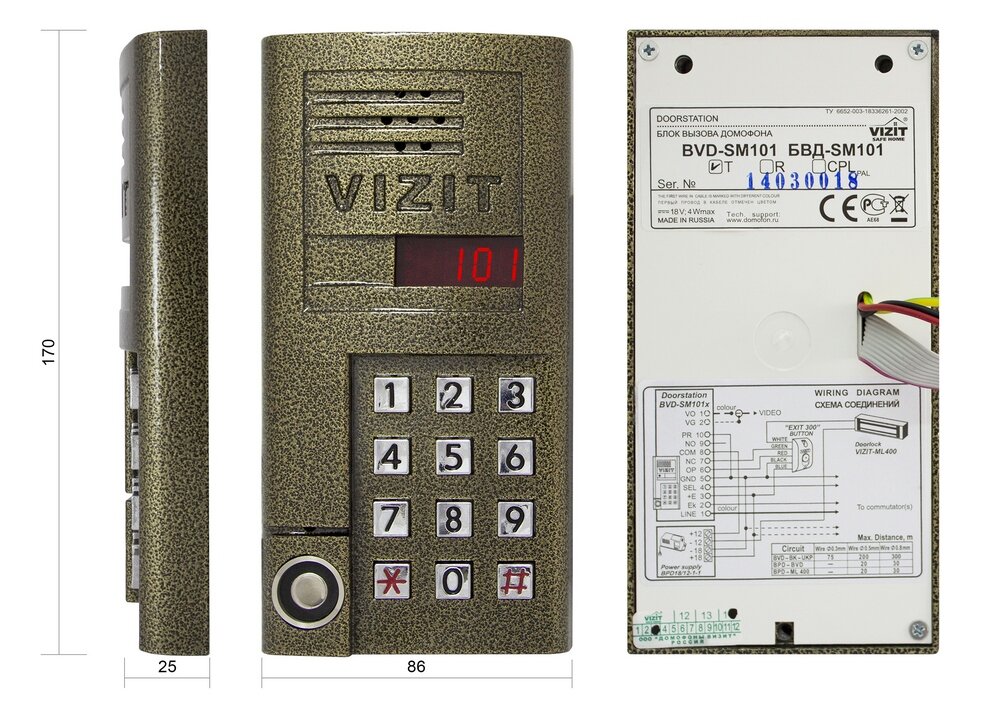

ГАБАРИТНЫЕ РАЗМЕРЫ И КОНСТРУКЦИЯ

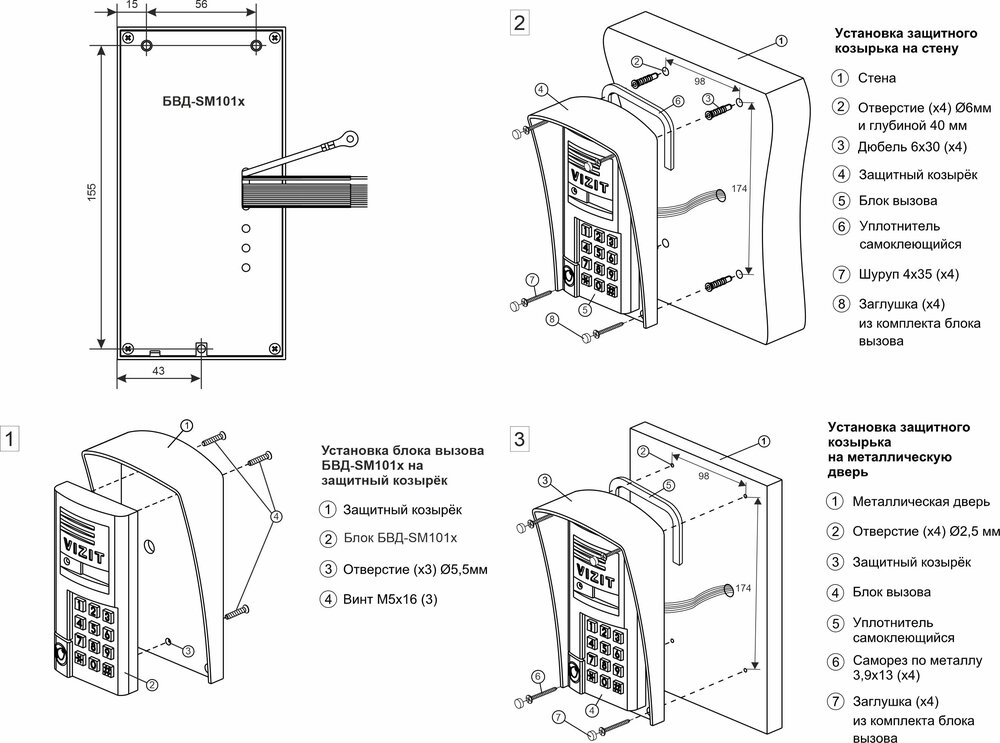

РЕКОМЕНДАЦИЯ ПО МОНТАЖУ
50
Цена с НДС:16 490руб.25 900руб.35 360руб.
Заказать

Описание

Блок вызова домофона БВД-SM101T

  • блок вызова БВД-SM101T используется совместно с блоком питания БПД18/12-1-1 как составная часть многоквартирного домофона VIZIT;
  • количество абонентов - до 100
  • дуплексная громкоговорящая связь;
  • память на 600 ключей VIZIT-TM;
  • количество ключей на один номер квартиры - 6;
  • звуковая индикация режимов работы;
  • 4-х разрядный индикатор;
  • программируемая продолжительность открывания замка - от 1 до 20 секунд;
  • открывание замка входной двери:
    - при нажатии кнопки открывания замка на устройстве квартирном переговорном  УКП или мониторе во время связи;
    - при наборе 4-х значного общего кода;
    - при наборе 3-х значного индивидуального кода;
    - при нажатии кнопки для выхода;
    - ключами VIZIT-TM (DS1990A). В качестве ключей могут быть использованы только оригинальные идентификаторы iButton®;
  • возможность выключения вызова отдельных квартир;
  • работа с пультом консьержа VIZIT;
  • напряжение питания, В:  22±4;
  • потребляемый ток, А, не более:  0,3;
  • габаритные размеры, мм, (ШхВхГ) - 86х170х25;
  • вариант установки - накладной;
  • диапазон рабочих температур, °С - от минус 40 до плюс 45.
  • Инструкция по эксплуатации ( паспорт ) изделия приведены на странице дополнительной технической информации.

Блок вызова домофона БВД-SM101T используется в составе многоквартирных домофонов VIZIT и обеспечивает двухстороннюю дуплексную связь между посетителем и абонентом, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-TM снаружи подъезда, нажатием кнопки EXIT изнутри подъезда.  Для питания блока вызова и замка рекомендуется применять блок питания БПД18/12-1-1.

Рекомендуется применять электромагнитные замки VIZIT-МL2xx, VIZIT-МL3xx, VIZIT-МL4xx или электромеханические замки с сопротивлением обмотки не менее 10 Ом.

Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.

Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопку  ЕХIT 300М, EXIT 500, EXIT 1000 имеющую цепи аварийного управления электромагнитным замком.

Для подключения абонентских устройств VIZIT (УКП) к подъездной линии домофона применяются блоки коммутации. Возможно применение блоков коммутации БК-4(М),  БК-10, БК-30(М), БК-100(М). Возможно комбинированное использование разных типов блоков коммутации.

Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-341 (козырек).

Варианты исполнения

T - считывательТМ-ключей;


Цветовое исполнение:

Антик Бронзовый + защитный лак (Bronze Antique). Подробнее>>

Документация и файлы:

Название Файл Дата Размер Формат
Инструкция по эксплуатации БВД-SM101x_OI_ru_20240527_A4.pdf 27.05.2024 7.76 MB pdf
Инструкция (ред. 2014) БВД-SM101x_OI_ru_20140312_A4.pdf 30.05.2014 7.00 MB pdf
Инструкция (ред. 2013) БВД-SM101x_OI_ru_20130516_A4.pdf 16.05.2013 1.06 MB pdf
Инструкция (ред. 2011) BVD-SM101x.pdf 08.04.2011 1.84 MB pdf
Инструкция по занулению zanulenie.pdf 08.04.2011 67.41 KB pdf

Схема подключения:

БВД-SM101T
