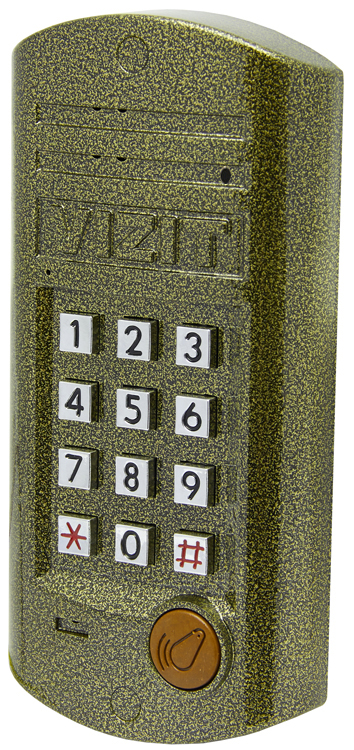

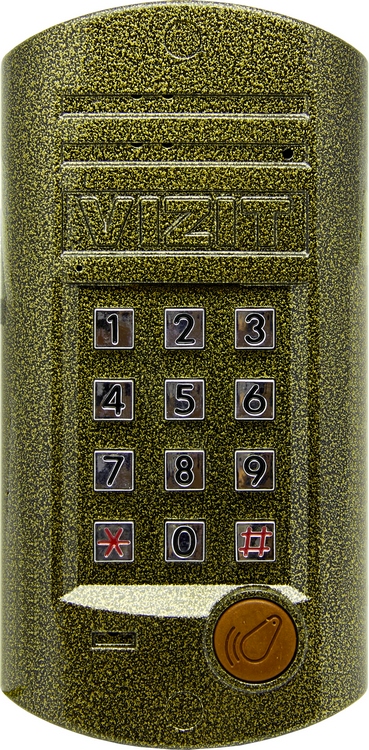

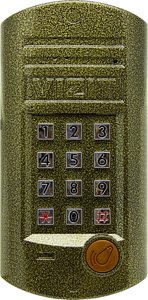

Блок вызова домофона БВД-313RCP

• блок вызова БВД-313RCP используется совместно с блоком управления БУД-301М, БУД-302К-20, БУД-302K-80, БУД-302М как составная часть многоквартирного видеодомофона VIZIT;
• дуплексная громкоговорящая связь с абонентом;
• встроенная телекамера цветного изображения (PAL, 700 TVL, 0.5 Lux, объектив PINHOLE 90°);
• визуальный контроль обстановки перед блоком вызова;

• программируемая продолжительность открывания замка - от 1 до 20 секунд;
• открывание замка входной двери:

- при нажатии кнопки открывания замка на устройстве квартирном переговорном  УКП или мониторе во время связи;
- при наборе 4-х значного общего кода;
- при наборе 3-х значного индивидуального кода;
- при нажатии кнопки для выхода;
- ключами VIZIT-RF2.x

• подсветка клавиатуры;
• звуковая индикация режимов работы;
• возможность выключения вызова отдельных квартир;
• работа с пультом консьержа VIZIT (при использовании блока управления без встроенного коммутатора абонентских устройств);
• габаритные размеры, мм, (ШхВхГ) - 92х182х22;
• напряжение питания,В: 15;
• вариант установки - накладной;
• диапазон рабочих температур, °C - от минус 30 до плюс 45.

• Инструкция по эксплуатации ( паспорт ) изделия, схема принципиальная приведены на странице дополнительной технической информации.

Блок вызова домофона БВД-313RCP используется совместно с блоком управления серии 300 в составе многоквартирных видеодомофонов VIZIT и обеспечивает двухстороннюю дуплексную связь между посетителем и абонентом, визуальный контроль обстановки перед блоком вызова, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-RF2 или набором кода снаружи подъезда, нажатием кнопки EXIT изнутри подъезда.

Питание блока вызова и замка обеспечивается блоком управления.

Максимальное количество абонентов домофона определяется блоком управления и составляет:

- до 20 абонентов при использовании БУД-302К-20;

- до 80 абонентов при использовании БУД-302К-80;

- до 100 абонентов при использовании БУД-301М;

- до 200 абонентов при использовании БУД-302М;

Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 10 Ом.

Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.

Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопку  ЕХIT 300М имеющую цепи аварийного управления электромагнитным замком.

При использовании блока управления БУД-302М для подключения абонентских устройств VIZIT к подъездной линии домофона применяются блоки коммутации. Для подключения УКП возможно применение блоков коммутации БК-4(М),  БК-10, БК-30(М), БК-100(М). Для подключения мониторов VIZIT совместно с перечисленными блоками коммутации можно использовать разветвители видеосигнала РВС-4 или использовать блоки коммутации со встроенным разветвителем видеосигнала  БК-4МV. Возможно комбинированное использование разных типов блоков коммутации.

Блоки управления БУД-302К-20, БУД-302К-80 имеют встроенные коммутаторы на 20 и 80 абонентов соответственно. Абонентские устройства VIZIT подключаются к этим блокам управления непосредственно, блоки коммутации не используются. Для подключения мониторов VIZIT к линии видеосигнала совместно с перечисленными блоками управления  используются разветвители видеосигнала РВС-4.

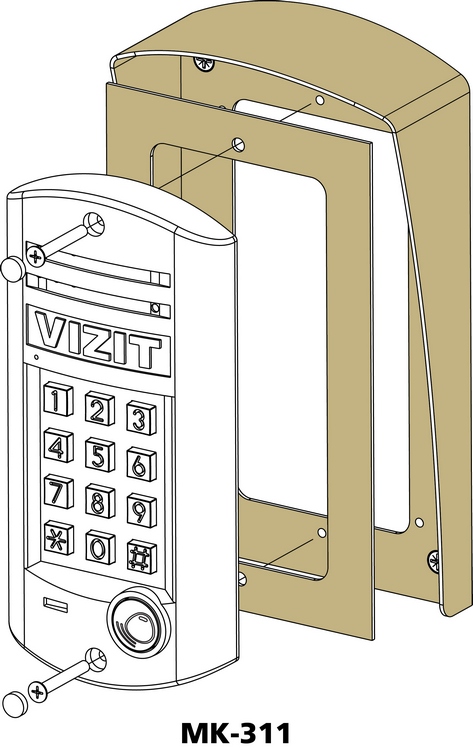

Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-311 (козырек).
