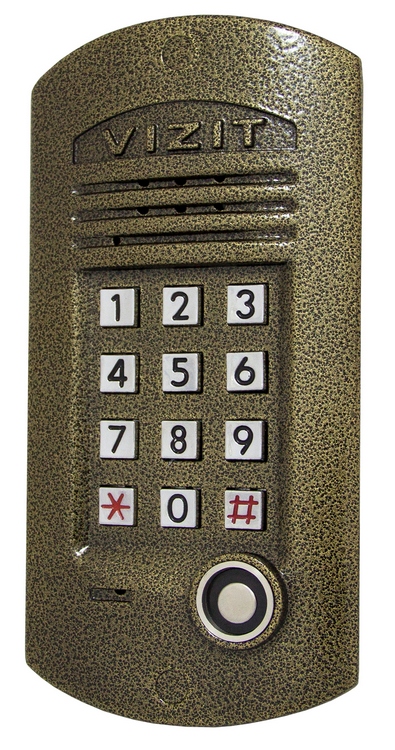

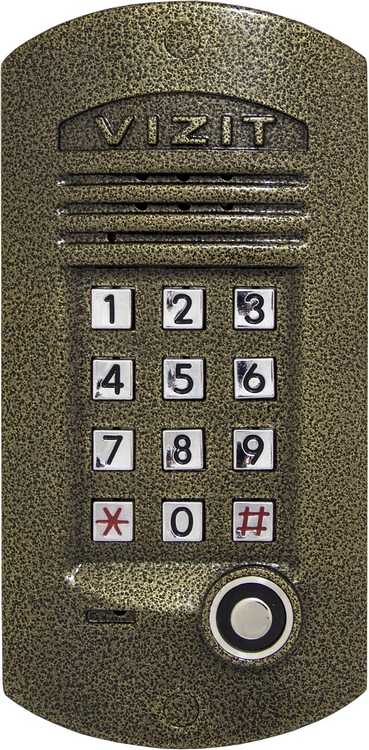

Блок вызова домофона БВД-311

• блок вызова БВД-311 используется совместно с блоком управления БУД-301М, БУД-302К-20, БУД-302K-80, БУД-302М как составная часть многоквартирного домофона VIZIT;
• дуплексная громкоговорящая связь с абонентом;
• программируемая продолжительность открывания замка - от 1 до 20 секунд;
• открывание замка входной двери:

• звуковая индикация режимов работы;
• возможность выключения вызова отдельных квартир;
• работа с пультом консьержа VIZIT (при использовании блока управления без встроенного коммутатора абонентских устройств) ;
• габаритные размеры, мм, (ШхВхГ) - 92х182х30;
• вариант установки - врезной;
• диапазон рабочих температур, °С - от минус 40 до плюс 45.

• Инструкция по эксплуатации ( паспорт ) изделия, схема принципиальная приведены на странице дополнительной технической информации.

Блок вызова домофона БВД-311 используется совместно с блоком управления серии 300 в составе многоквартирных домофонов VIZIT и обеспечивает двухстороннюю дуплексную связь между посетителем и абонентом, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-TM или набором кода снаружи подъезда, нажатием кнопки EXIT изнутри подъезда.

Питание блока вызова и замка обеспечивается блоком управления.

Максимальное количество абонентов домофона определяется блоком управления и составляет:

- до 20 абонентов при использовании БУД-302К-20;

- до 80 абонентов при использовании БУД-302К-80;

- до 100 абонентов при использовании БУД-301М;

- до 200 абонентов при использовании БУД-302М;

Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 10 Ом.

Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.

Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопку  ЕХIT 300М имеющую цепи аварийного управления электромагнитным замком.

При использовании блока управления БУД-302М для подключения абонентских устройств VIZIT (УКП) к подъездной линии домофона применяются блоки коммутации. Возможно применение блоков коммутации БК-4(М),  БК-10, БК-30(М), БК-100(М). Возможно комбинированное использование разных типов блоков коммутации.

Блоки управления БУД-302К-20, БУД-302К-80 имеют встроенные коммутаторы на 20 и 80 абонентов соответственно. Абонентские устройства VIZIT (УКП) подключаются к этим блокам управления непосредственно, блоки коммутации не используются.

Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-311 (козырек).
