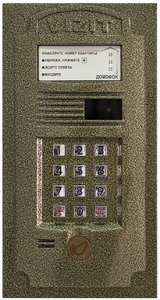

БВД-N100RCP
Описание

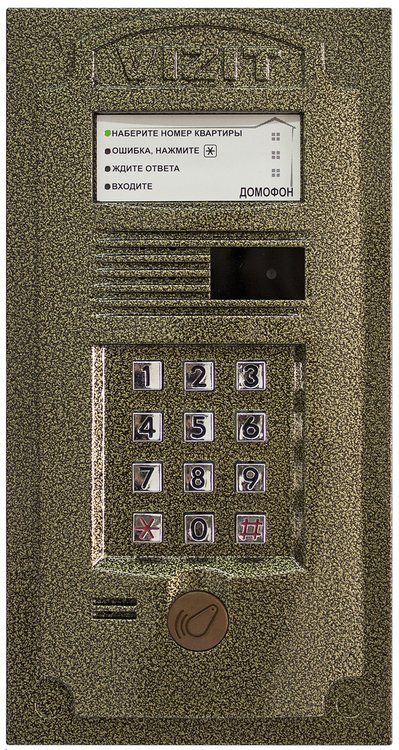

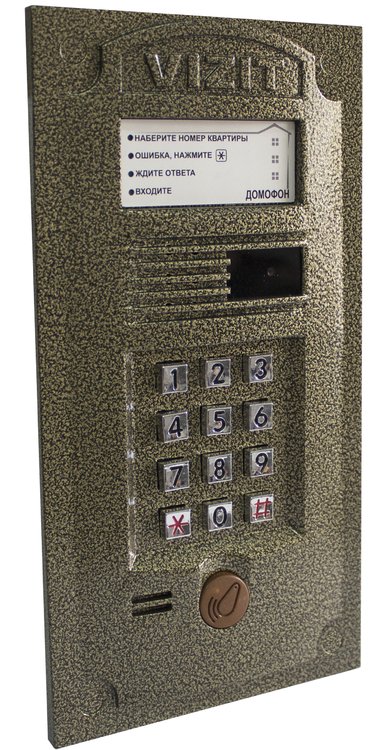

Блок вызова домофона БВД-N100RCP
- блок вызова БВД-N100RCP используется совместно с блоком питания БПД18/12-1-1 как составная часть многоквартирного видеодомофона VIZIT;
- количество абонентов - до 100;
- дуплексная громкоговорящая связь;
- визуальный контроль обстановки перед блоком вызова;
- встроенная телекамера с функцией "День-ночь" (PAL, 700 TVL, 0.5 Lux, объектив PINHOLE 90°);
- открывание замка входной двери:
- при нажатии кнопки открывания замка на устройстве квартирном переговорном УКП или мониторе во время связи;
- при наборе 4-х значного общего кода;
- при наборе 3-х значного индивидуального кода;
- при нажатии кнопки для выхода;
- ключами VIZIT-TM (DS1990A). - память на 600 ключей VIZIT-RF;
- количество ключей на один номер квартиры - 6;
- световая и звуковая индикация режимов работы;
- возможность выключения вызова отдельных квартир;
- работа с пультом конcьержа VIZIT;
- напряжение питания, В: 22±4;
- потребляемый ток, А, не более: 0,2;

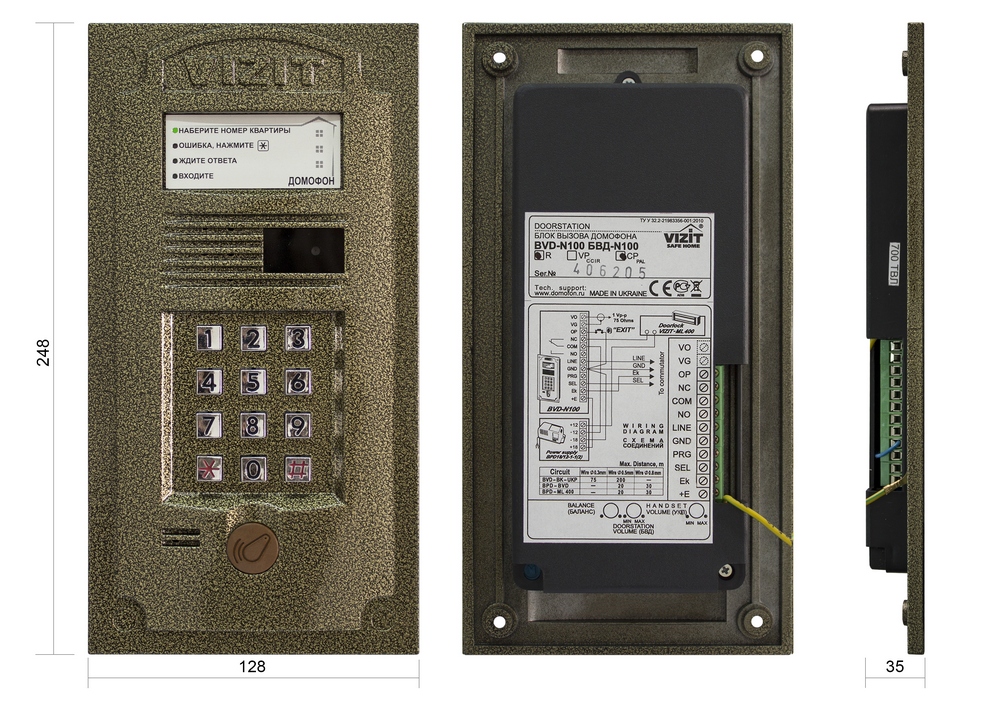

- габаритные размеры, мм, (ШхВхГ) - 128х248х35;
- вариант установки - врезной;
- диапазон рабочих температур, °С - от минус 30 до плюс 45.
- Инструкция по эксплуатации ( паспорт ) изделия, схема принципиальная приведены на странице дополнительной технической информации.
Блок вызова видеодомофона БВД-N100RCP используется в составе многоквартирных видеодомофонов VIZIT и обеспечивает двухстороннюю связь между посетителем и абонентом, визуальный контроль обстановки перед блоком вызова, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-RF снаружи подъезда, нажатием кнопки EXIT изнутри подъезда. Для питания блока вызова и замка рекомендуется применять блок питания БПД18/12-1-1.
Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 10 Ом.
Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.
Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопку ЕХIT 300М имеющую цепи аварийного управления электромагнитным замком.
Для подключения абонентских устройств VIZIT к подъездной линии домофона применяются блоки коммутации. Для подключения УКП возможно применение блоков коммутации БК-4(М), БК-10, БК-30(М), БК-100(М). Для подключения мониторов VIZIT совместно с перечисленными блоками коммутации можно использовать разветвители видеосигнала РВС-4 или использовать блоки коммутации со встроенным разветвителем видеосигнала БК-4МV. Возможно комбинированное использование разных типов блоков коммутации.

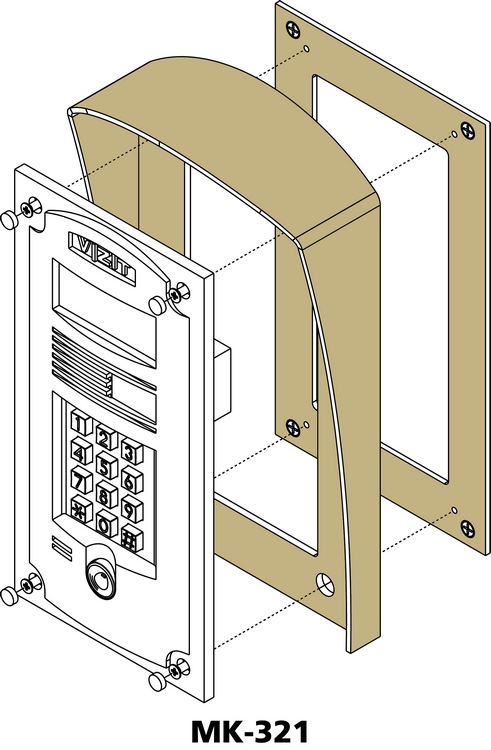

Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-321 (козырек).
