БВД-N100
Описание

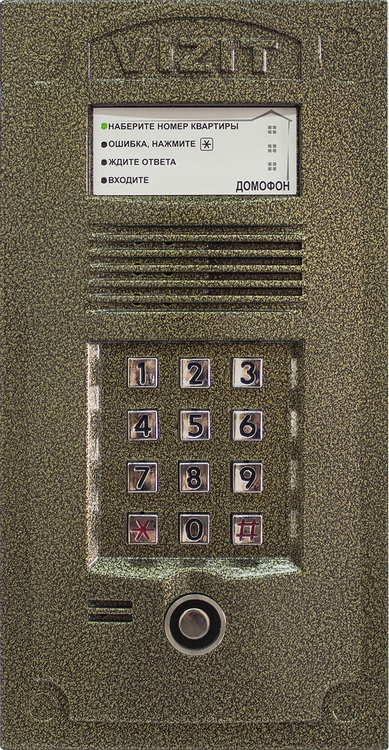

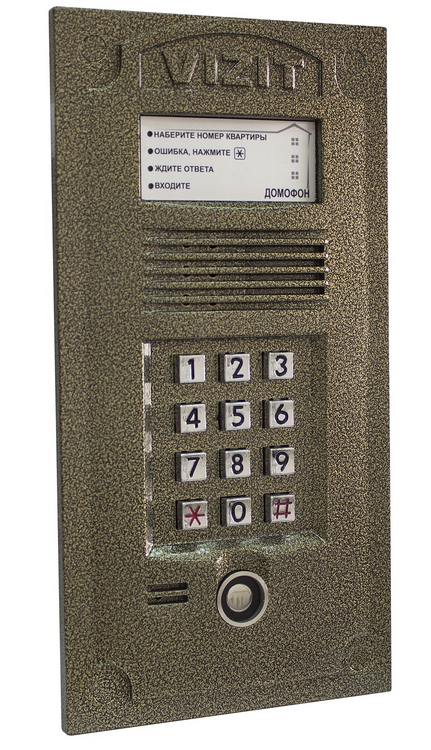

Блок вызова домофона БВД-N100
- блок вызова БВД-N100 используется совместно с блоком питания БПД18/12-1-1 как составная часть многоквартирного домофона VIZIT;
- количество абонентов - до 100;
- дуплексная громкоговорящая связь;
- открывание замка входной двери:
- при нажатии кнопки открывания замка на устройстве квартирном переговорном УКП или мониторе во время связи;
- при наборе 4-х значного общего кода;
- при наборе 3-х значного индивидуального кода;
- при нажатии кнопки для выхода;
- ключами VIZIT-TM (DS1990A).
- память на 600 ключей VIZIT-TM;
- количество ключей на один номер квартиры - 6;
- световая и звуковая индикация режимов работы;
- возможность выключения вызова отдельных квартир;
- работа с пультом конcьержа VIZIT;
- напряжение питания, В: 22±4;
- потребляемый ток, А, не более: 0,2;

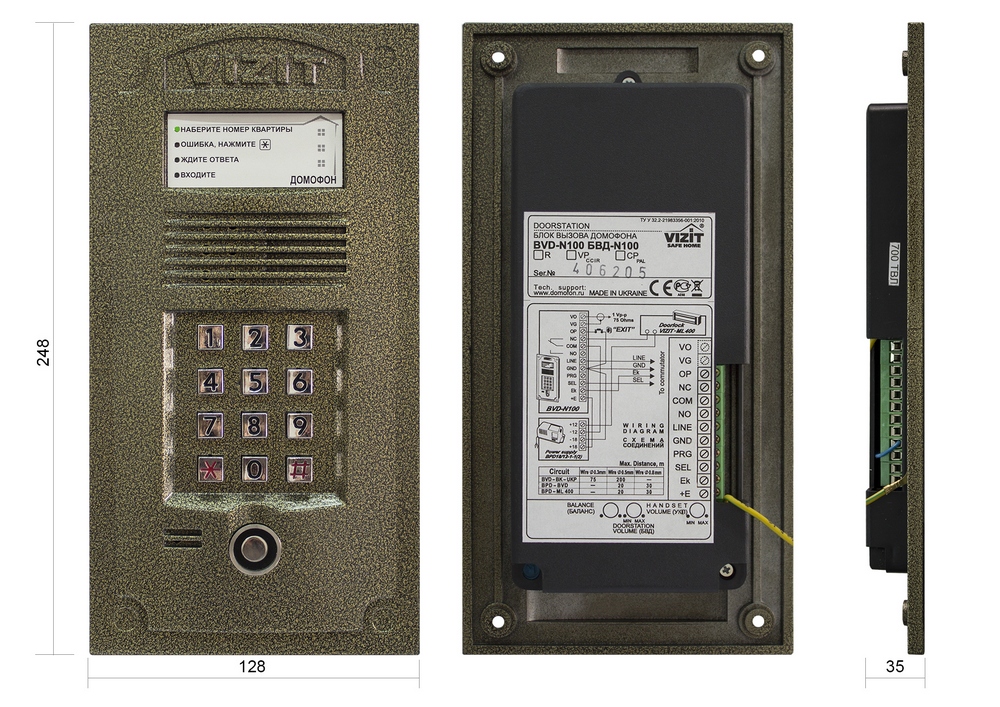

- габаритные размеры, мм, (ШхВхГ) - 128х248х35;
- вариант установки - врезной;
- диапазон рабочих температур, °С - от минус 40 до плюс 45.
- Инструкция по эксплуатации ( паспорт ) изделия, схема принципиальная приведены на странице дополнительной технической информации:
Блок вызова домофона БВД-N100 используется в составе многоквартирных домофонов VIZIT и обеспечивает двухстороннюю дуплексную связь между посетителем и абонентом, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-TM снаружи подъезда, нажатием кнопки EXIT изнутри подъезда. Для питания блока вызова и замка рекомендуется применять блок питания БПД18/12-1-1.
Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 10 Ом.
Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.
Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопку ЕХIT 300М имеющую цепи аварийного управления электромагнитным замком.
Для подключения абонентских устройств VIZIT (УКП) к подъездной линии домофона применяются блоки коммутации. Возможно применение блоков коммутации БК-4(М), БК-10, БК-30(М), БК-100(М). Возможно комбинированное использование разных типов блоков коммутации.

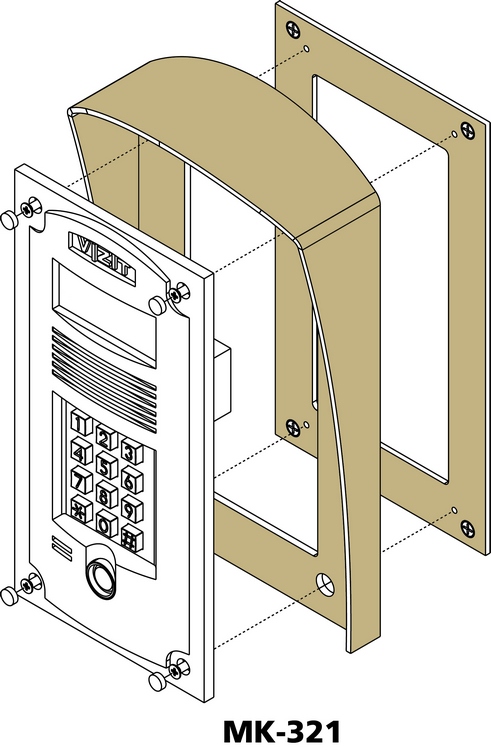

Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-321 (козырек).
