Модификации БВД-343

БВД-343FCPW

БВД-343FCPW

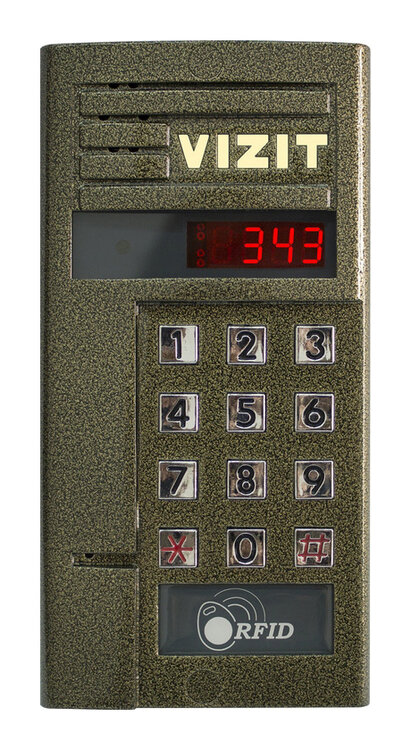

ОБЩИЙ<br />
ВИД

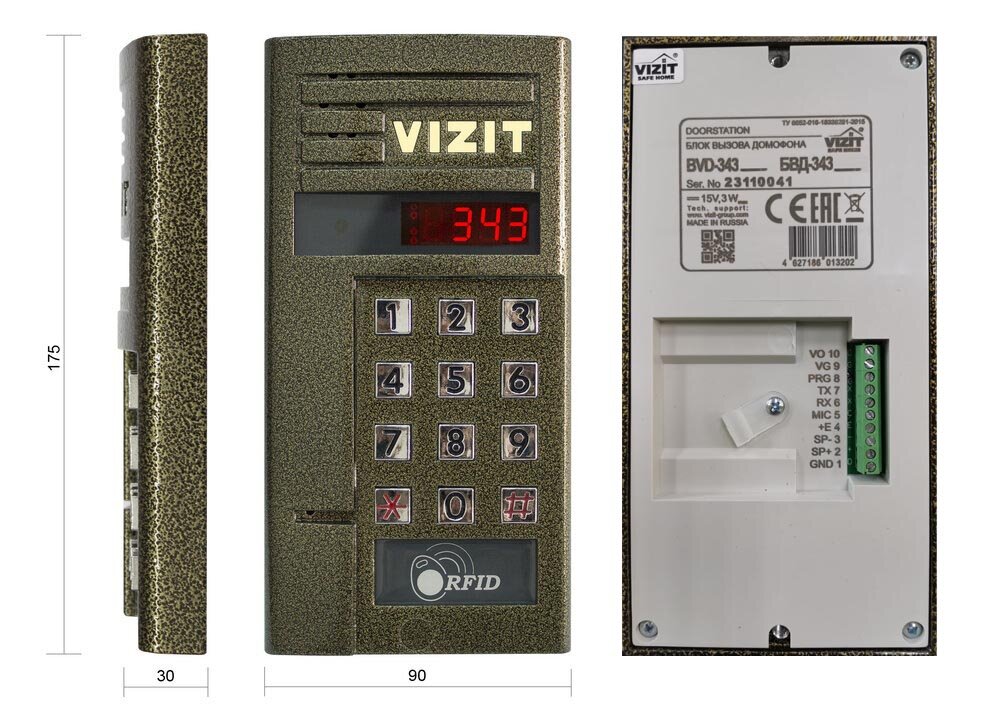

ГАБАРИТНЫЕ<br />
РАЗМЕРЫ<br />
И КОНСТРУКЦИЯ
РЕКОМЕНДАЦИЯ<br />
ПО МОНТАЖУ
Цена с НДС:19 580руб.28 710руб.37 920руб.
Заказать

Описание

Блок вызова домофона БВД-343FCPW

F - ­наличие считывателя ключей RFID-13.56  (VIZIT-RF3.1)

Блок вызова БВД-343FCPW используется совместно с блоком управления БУД-302К-20, БУД-302К-80, БУД-302М как составная часть многоквартирного видеодомофона VIZIT. В качестве ключей доступа используются идентификаторы VIZIT-RF3.x, VIZIT-RF4.x (13.56 MHz, Mifare).

  • дополнительная защита от несанкционированного администрирования домофона;
  • ключи доступа с защитой от подделок и несанкционированного копирования;
  • возможность установки PIN-кода БВД;
  • привязка ключей доступа к PIN-коду БВД;
  • возможность изготовления дубликата ключа (используется программатор VIZIT-DM14, необходимо знание PIN-кода БВД);
  • возможность блокировки всех ключей доступа объекта сменой PIN-кода в БВД (в случае защиты собственника системы от неправовых действий);
  • возможность обновления прошивки БВД (PIN-код не изменяется);
  • дуплексная громкоговорящая связь с абонентом;
  • встроенная телекамера цветного изображения (PAL, 700 TVL,0 Lux, объектив PINHOLE 90°);
  • визуальный контроль обстановки перед блоком вызова;
  • открывание замка входной двери:

- при нажатии кнопки открывания замка на устройстве квартирном переговорном  УКП или мониторе во время связи;
- при наборе 4-х значного общего кода;
- при наборе 3-х значного индивидуального кода;
- при нажатии кнопки для выхода;
- ключами VIZIT-RF3.x

  • подсветка клавиатуры;
  • подсветка для телекамеры светодиодами белого свечения (возможность изменения яркости);
  • звуковая индикация режимов работы;
  • возможность выключения вызова отдельных квартир;
  • работа с пультом консьержа VIZIT;
  • габаритные размеры, мм, (ШхВхГ) - 90х175х30;
  • вариант установки - накладной;
  • диапазон рабочих температур, °C - от минус 30 до плюс 45.

    В качестве ключей RF могут быть использованы только оригинальные идентификаторы торговой марки VIZIT диапазона 13.56МГц -  VIZIT-RF3.x,  VIZIT-RF4.x.

Блок вызова домофона БВД-343FCPW используется совместно с блоком управления серии 300 в составе многоквартирных домофонов VIZIT и обеспечивает двухстороннюю дуплексную связь между посетителем и абонентом, визуальный контроль обстановки перед блоком вызова, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-RF3 или набором кода снаружи подъезда, нажатием кнопки EXIT изнутри подъезда

Режимы работы домофона, набираемый номер квартиры индицируются на 4-разрядном светодиодном индикаторе.

Питание блока вызова и замка обеспечивается блоком управления.

Максимальное количество абонентов домофона определяется блоком управления и составляет:

- до 20 абонентов при использовании БУД-302К-20;

- до 80 абонентов при использовании БУД-302К-80;

- до 200 абонентов при использовании БУД-302М;

Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 10 Ом.

Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.

Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопки  ЕХIT 300М, ЕХIT 500, имеющие цепи аварийного управления электромагнитным замком.

При использовании блока управления БУД-302М для подключения абонентских устройств VIZIT (УКП) к подъездной линии домофона применяются блоки коммутации. Возможно применение блоков коммутации БК-4(М),  БК-10, БК-30(М), БК-100(М). Для подключения мониторов VIZIT совместно с перечисленными блоками коммутации можно использовать разветвители видеосигнала РВС-4, РВЕ-4 или использовать блоки коммутации со встроенным разветвителем видеосигнала  БК-4МV, БК-4MVE. Возможно комбинированное использование разных типов блоков коммутации.

Блоки управления БУД-302К-20, БУД-302К-80 имеют встроенные коммутаторы на 20 и 80 абонентов соответственно. Абонентские устройства VIZIT (УКП) подключаются к этим блокам управления непосредственно, блоки коммутации не используются. Для подключения мониторов VIZIT к линии видеосигнала совместно с перечисленными блоками управления  используются разветвители видеосигнала РВС-4, РВЕ-4.

Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-311 (козырек).

! Файл обновления прошивки блока приводится на сайте www.vizit-group.com в описании соответствующего блока.

Варианты исполнения

  • F - считыватель PROXIMITY (RFID-13.56МГц);
  • C - телекамера цветного изображения;
  • P - объектив “pinhole”
  • W - подсветка для телекамеры светодиодами белого свечения.

Цветовое исполнение:

Антик Бронзовый + защитный лак (Bronze Antique). Подробнее>>

Документация и файлы:

Название Файл Дата Размер Формат
Инструкция (ред. 2020) БВД-343F(FCPL_FCPW)_O2_ru_20200907_A4.pdf 09.09.2020 383.13 KB pdf
Паспорт Паспорт БВД-343F(FCPL_FCPW).pdf 02.10.2020 97.16 KB pdf

Схема подключения:

БВД-343FCPW

Совместимые устройства:

VIZIT-M404: VIZIT-M404C, VIZIT-M404CМ.
VIZIT-M427C: VIZIT-M427C.
Модификации VIZIT-M440: VIZIT-M440C, VIZIT-M440CM.
Модификации VIZIT-ML300: VIZIT-ML300-40, VIZIT-ML300-50, VIZIT-ML300M-40, VIZIT-ML300M-40-50.
Модификации VIZIT-ML400: VIZIT-ML400-40, VIZIT-ML400-50, VIZIT-ML400M-40, VIZIT-ML400M-40-50.
Модификации VIZIT-RF: VIZIT-RF3.1, VIZIT-RF3.2-black, VIZIT-RF3.2-blue, VIZIT-RF3.2-brown, VIZIT-RF3.2-red.
Модификации VIZIT-M456: VIZIT-М456C, VIZIT-М456CM.
Терминал монитора VIZIT-MT460: VIZIT-МT460CM.
Модификации БУД-485: БУД-485М.
Модификации УКП-12: УКП-12, УКП-12-1, УКП-12М.
Модификации УКП-7: УКП-7, УКП-7М.
