Модификации БВД серии N, M

БВД-N201FCP

БВД-N201FCP

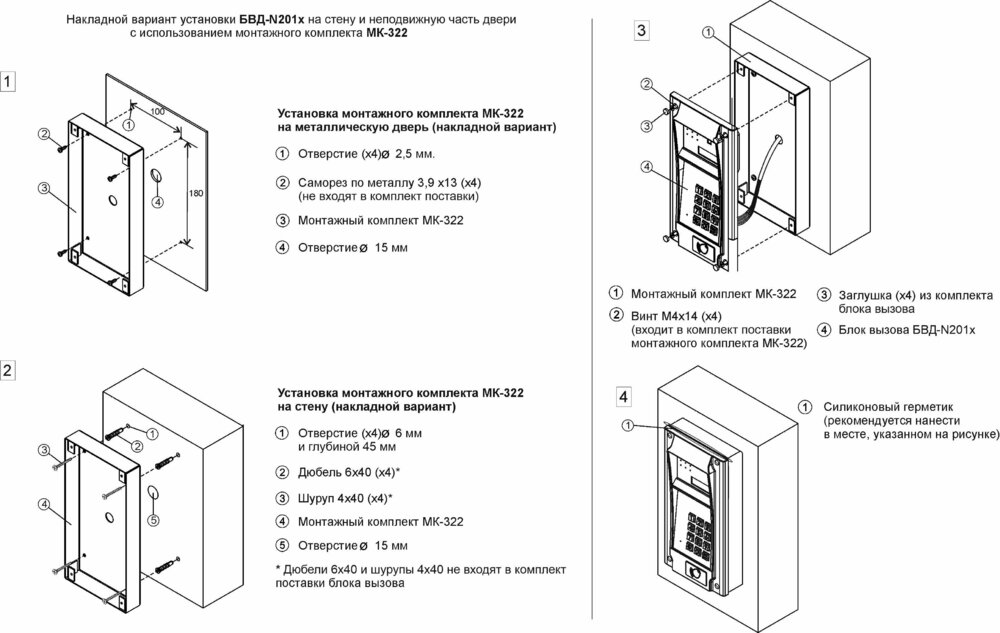

ГАБАРИТНЫЕ<br />
РАЗМЕРЫ<br />
И КОНСТРУКЦИЯ
Цена с НДС:19 890руб.28 990руб.38 170руб.
Заказать

Описание

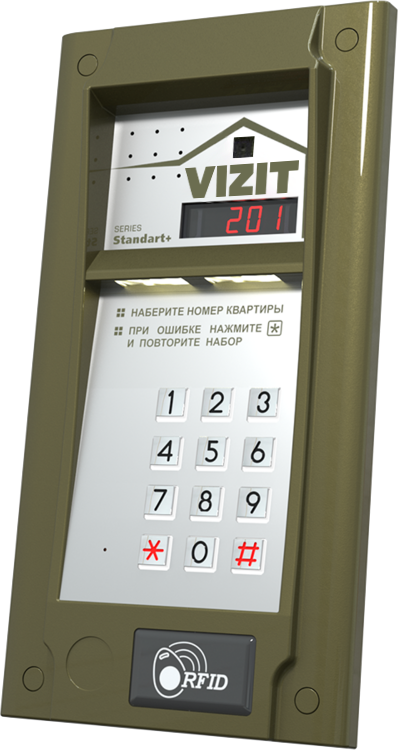

Блок вызова домофона БВД-N201FCP

Блок вызова БВД-N201FCP используется совместно с блоком питания БПД18/12-1-1 как составная часть многоквартирного видеодомофона VIZIT.

  • количество абонентов - до 200;
  • металлический корпус, антивандальное исполнение;
  • шильды-панели из нержавеющей стали;
  • лазерная гравировка инструкции по пользованию;
  • подсветка клавиатуры;
  • подсветка инструкции по пользованию;
  • 4-х разрядный светодиодный индикатор;
  • встроенный считыватель ключей VIZIT-RF3 (RFID-13.56МГц);
  • дуплексная громкоговорящая связь;
  • визуальный контроль обстановки перед блоком вызова;
  • встроенная телекамера с функцией "День-ночь" (PAL, 700 TVL, 0 Lux, объектив PINHOLE 90°);
  • IR LED подсветка для телекамеры;
  • память на 2400 ключей VIZIT-RF3 (RFID-13.56МГц);
  • автоматическая запись ключей в режиме «Акцепт»;
  • количество ключей на один номер квартиры - 12;
  • световая и звуковая индикация режимов работы;
  • возможность выключения вызова отдельных квартир;
  • параллельная работа до двух блоков вызова
  • работа с пультом конcьержа VIZIT;
  • напряжение питания, В:  22±4;
  • потребляемая мощность, Вт, не более: 5;
  • габаритные размеры, мм, (ШхВхГ) - 128х248х45;
  • вариант установки - врезной;
  • диапазон рабочих температур, °С - от минус 30 до плюс 45.



Инструкция по эксплуатации ( паспорт ) изделия, пример схемы подключения приведены на странице дополнительной технической информации.

Блок вызова видеодомофона БВД-N201FCP используется в составе многоквартирных видеодомофонов VIZIT и обеспечивает двухстороннюю связь между посетителем и абонентом, визуальный контроль обстановки перед блоком вызова, а также открывание замка двери подъезда - из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-RF3 (RFID-13.56МГц) снаружи подъезда, нажатием кнопки EXIT изнутри подъезда.

Для питания блока вызова и замка рекомендуется применять блок питания БПД18/12-1-1.

Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 10 Ом. Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.

Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопку  ЕХIT 300М имеющую цепи аварийного управления электромагнитным замком.

Для подключения абонентских устройств VIZIT к подъездной линии домофона применяются блоки коммутации.

Для подключения УКП возможно применение блоков коммутации БК-4(М),  БК-10, БК-30(М), БК-100(М).

Для подключения мониторов VIZIT совместно с перечисленными блоками коммутации можно использовать разветвители видеосигнала РВС-4 или использовать блоки коммутации со встроенным разветвителем видеосигнала  БК-4МV, БК-4MVE.

Возможно комбинированное использование разных типов блоков коммутации.



! Файл обновления прошивки блока приводится на сайте www.vizit-group.com/ru в описании соответствующего блока.

Варианты исполнения

F - встроенный считыватель RFID-13.56МГц;

C - телекамера цветного изображения;
P - объектив “pinhole”.

Документация и файлы:

Название Файл Дата Размер Формат
Инструкция (ред. 2020) БВД-N201F(FCP)_OI_ru_20200909_A4.pdf 12.09.2020 1.39 MB pdf
Инструкция (ред. 2018) БВД-N201F(FCP)_OI_ru_20180104_A4.pdf 09.01.2018 1.24 MB pdf
Паспорт Паспорт БВД-N201F(FCP).pdf 21.09.2020 2.06 MB pdf

Схема подключения:

БВД-N201FCP

Совместимые устройства:

Модификации VIZIT-RF: VIZIT-RF3.1, VIZIT-RF3.2-black, VIZIT-RF3.2-blue, VIZIT-RF3.2-brown, VIZIT-RF3.2-red.
