Калькулятор ДСН / ДСНМЦ(2)

Общие
сведения
Шаг 1выбор двери
Шаг 2доп. комплект поставки
Шаг 3покрытие
Шаг 4оборудование
Шаг 5расчёт цены

ВНИМАНИЕ!
Перед началом использования Калькулятора просим Вас ознакомиться с материалами данного раздела. Это упростит работу с Калькулятором, и избавит Вас от ряда дополнительных вопросов по модификациям Дверей VIZIT.

Дверь: элемент стеновой конструкции, предназначенный для входа (выхода) во внутренние помещения зданий (сооружений) или для прохода из одного помещения в другое, и состоящий из дверного проема, дверного блока, системы уплотнений, монтажных швов, деталей крепежа и облицовки.

1. Настоящий Калькулятор позволяет выполнить расчет стоимости металлических входных дверных блоков серии СТАНДАРТ (ВИЗИТ-ДСН), серии КОМФОРТ (VIZIT-ДСНМЦ) или серии КОМФОРТ-ПЛЮС (VIZIT-ДСНМЦ2)

Дверной блок: конструкция, состоящая из коробки (рамы), с навешенным на петли полотном с запирающими устройствами, обеспечивающая в закрытом положении полотна защиту помещений от климатических, шумовых и других воздействий, а также от несанкционированного прохода. Дверной блок может включать в себя ряд дополнительных элементов: ручку, кабель-канал, доводчик (устройство закрывания двери) и др.
Дверная коробка (рама): сборочная единица дверного блока, предназначенная для навески полотна (полотен), жестко закрепляемая к откосам дверного проема.

Дверной проем: проем в стене, предназначенный для монтажа дверного блока, фрамуги и установки монтажного уплотнения.

Дверные блоки ТМ VIZIT предназначены для использования в многоквартирных домах, в офисных и производственных зданиях. Для максимальной долговечности к фурнитуре Дверного полотна предъявляются повышенные требования.

Дверное полотно (створка): сборочная единица дверного блока, соединенная с коробкой посредством петель.

2. Перед выбором опции или указанием размеров, просим ознакомиться с содержанием информационной ссылки по каждому параметру, а также с информационным буклетом и видеопрезентацией, расположенными на этой странице.

3. Данный Калькулятор представляет внешний вид выбранного дверного блока в ознакомительных целях. Главным документом об итоговом внешнем виде будет являться чертеж, согласованный с Заказчиком при подписании Договора Поставки.

4. Ширина дверного полотна составляет 915мм для всех вариантов дверных блоков, поэтому минимальная ширина дверного проёма составляет 1060мм. При ширине проёма более 1090мм в дверном блоке формируется вставка вертикальная.

Вставка вертикальная: неоткрывающееся дверное полотно, устанавливаемое рядом с отрывающимся полотном.

Для серии «Комфорт» при ширине дверного проёма от 1300мм есть опция «Полотно дополнительное».

Полотно дополнительное: открывающееся дверное полотно, устанавливаемое рядом с основным полотном. Используется при необходимости увеличить Дверной проём в свету.

Дверной проем в свету: свободное пространство, образующееся после открывания дверного полотна (полотен) на 90 градусов. (Свод Правил СП 1.13130.2020 "Системы противопожарной защиты. Эвакуационные пути и выходы". Минимальная ширина дверного проема в свету для дверных блоков ВИЗИТ-ДСН составляет 955мм,  для VIZIT-ДСНМЦ - 885мм и для VIZIT-ДСНМЦ2 - 900мм.

Дверной блок, который имеет как основное полотно, так и полотно дополнительное, является Двупольным.

Двупольный дверной блок: дверной блок, состоящий из двух или нескольких полотен, установленных в одну дверную коробку. Основную створку двупольного дверного полотна используют постоянно, дополнительную – при необходимости.

При наличии дверного проёма большой ширины (от 1600мм) используется Дополнительная боковая вставка.

Дополнительная боковая вставка: вертикальная вставка, применяющаяся при больших габаритах дверного блока по ширине. Может устанавливаться как со стороны основной створки, так и с противоположной стороны.

5. Стандартная высота дверных блоков ВИЗИТ-ДСН и VIZIT-ДСНМЦ(2) составляет 2050мм - для проемов высотой 2070мм.

Для дверных проемов высотой до 2370мм применяется вставка горизонтальная.

Вставка горизонтальная: неоткрывающееся дверное полотно, расположенное вверху дверного блока. Используется в ДСНМЦ(2) и ДСН при высоте дверного проема от 2070 мм до 2370 мм.

Для дверных проемов высотой от 2380мм до 3500мм применяется фрамуга.

Фрамуга: конструктивный элемент, который устанавливается над дверным блоком отдельной деталью.


Дверное полотно блоков серии Комфорт-Плюс оснащено стеклопакетом 4-16-4И размером 330х1500мм с серым тонированием (60%) и с защитным трафаретом на выбор.

Защитный трафарет: конструктивный элемент, который устанавливается на стеклопакет дверного полотна блоков серии Комфорт-Плюс.

Есть возможножность производства дверных блоков для проемов высотой менее 2070ммшириной менее 1060мм, с одним большим стеклом 500х1000мм,  или с опциями, не описанными Калькулятором. Данные вопросы можно обсудить, обратившись к менеджеру по e-mail:  info-mk@dvizit.ru

Для начала расчета перейдите на "Шаг 1"

Тип двери
Серия «Стандарт»

Дверные блоки ВИЗИТ-ДСН серии "Стандарт" изготавливаются по ГОСТ 31173-2016.

В базовой комплектации дверные блоки подготовлены к установке необходимых компонентов системы доступа: замка (ML305), доводчика (3 типоразмера), кнопки для выхода. Компоненты устанавливаются при их дополнительном выборе.

Отличительная особенность – оцинкованный лист, верхняя установка замка, усиленные петли, эргономичная дверная ручка.

Расчет и последующее изготовление дверного блока выполняются исходя из вводимых в Калькулятор размеров дверного проема.

Серия «Комфорт»

Дверные блоки VIZIT-ДСНМЦ серии "Комфорт" изготавливаются по ТУ 5284-015-18336261-2012.

В базовую комплектацию дверных блоков входят необходимые компоненты системы доступа: замок (ML370), доводчик (VIZIT-DC503S ARCTIC), кнопка EXIT 1000, защитные накладки из нержавеющей стали:
- на порог,
- под руку с внутренней стороны,
- внизу створок снаружи и внутри.

Отличительная особенность – оцинкованный лист, центральная установка замка, усиленные петли, дверная ручка с декоративной накладкой из нержавеющей стали.

Расчет и последующее изготовление дверного блока выполняются исходя из вводимых в Калькулятор размеров дверного проема.

Серия «Комфорт-Плюс»

Дверные блоки VIZIT-ДСНМЦ2 серии "Комфорт-Плюс" изготавливаются по ТУ 5284-015-18336261-2012.

В базовую комплектацию дверных блоков входят необходимые компоненты системы доступа: замок (ML370), доводчик (VIZIT-DC503S ARCTIC), кнопка EXIT 1000, защитные накладки из нержавеющей стали:
- на порог,
- под руку с внутренней стороны,
- внизу створок снаружи и внутри.

Отличительная особенность – оцинкованный лист, центральная установка замка, усиленные петли, дверная ручка-штанга из нержавеющей стали, стеклопакет 330х1500мм с защитным трафаретом.

Расчет и последующее изготовление дверного блока выполняются исходя из вводимых в Калькулятор размеров дверного проема.

Размеры дверного проёма:

Размер дверного блока определяется исходя из размера дверного проема, за минусом 2 см на зазоры и округлением в меньшую сторону до четного (по ширине) и нечетного (по высоте) размера в сантиметрах.
Например: размер проема – 1110х2100 мм, размер дверного блока – 1080х2070 мм.

Для проема высотой до 2370мм Изготовитель предложит Заказчику "фрамугу" в единой раме с дверным блоком - вставку горизонтальную. Данное предложение будет отображено в Договоре поставки и Чертеже внешнего вида.

Возможность изготовления дверного блока для проема высотой менее 2070мм, или шириной менее 1060мм, просим обсудить, обратившись по e-mail:  info-mk@dvizit.ru.

от 1060 до 2020
от 2070 до 3500

* общая площадь дверного проёма не должна превышать 5,5 м2

Дверное полотно

Дверное полотно (основная створка) в зависимости от исполнения может иметь петли справа (правая дверь) или слева (левая дверь):


 петли справа                 петли слева

Вставка/полотно дополнительное

Дополнительная створка предусматривает размешение на ней блока вызова домофона.

Для удобства установки створка имеет встроенный монтажный отсек с кабель-
каналами для блока вызова и телекамеры.

Дополнительная створка может быть "глухая" (неподвижная) или "рабочая" (открывающаяся при необходимости).

Рабочая дополнительная створка имеет поворотные петли (как на основной створке), верхний и нижний фиксаторы закрытого состояния, металлический "гибкий ввод" для предотвращения заминания кабеля при открывании створки.


Варианты расположения дополнительной вставки

При ширине дверного проема более 1650 мм в конструкции дверного блока предусматривается одна или две дополнительные вертикальные вставки (левая, правая) расположение которых задается в Калькуляторе.

Остекление

В дверное полотно серии "Комфорт"
могут быть установлены один или два
стеклопакета 4-16-4 150х1000мм с бронзовым
тонированием.

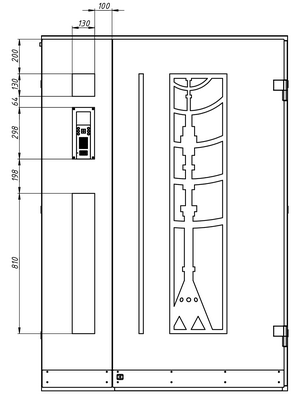

В дверное полотно серии "Комфорт-Плюс" устанавливается стеклопакет 4-16-4И 330х1500мм, серое тонирование 60%
.

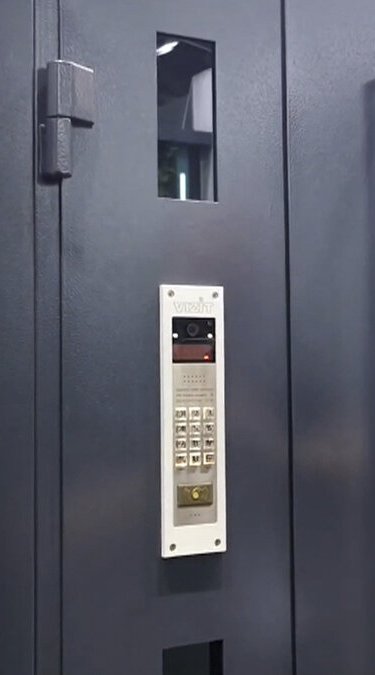

Два стеклопакета во вставке/доп. полотне

Наличники

Наличники обеспечивают эстетическое оформление установленного  дверного блока в дверном проеме.
Наличники бывают:
- наружные ННЦ-ш-д (Наличник Наружный из оцинкованной стали) и
- внутренние НВЦ-ш-д (Наличник Внутренний из оцинкованной стали),
где "ш" - ширина, "д" - длина наличника.

В комплекте наличников КННЦ-ш-д или КНВЦ-ш-д - соответствующего наличника - 3 шт.



Наружные

        Профили наличников наружных:










Внутренние

Профили наличников внутренних:



Выбор защитного трафарета

Примеры защитных трафаретов:

Каталог защитных трафаретов >>>

Выбор № подъезда

Примеры защитных трафаретов:

Каталог защитных трафаретов >>>

Порошковое покрытие

  RAL 8017 коричневый



RAL 7022

Умбра серая
RAL 7022

Подробнее

RAL 8017

Коричневый шоколад
RAL 8017

Подробнее

Антик + защитный лак

Антик медный + лак     Антик бронзовый + лак

Подробнее

RAL 7030

Каменно-серый (КС)

RAL 7030

Подробнее

RAL 7040

Оконно-серый (ОС)

RAL 7040

Подробнее

RAL 7024

Серый Графит (СГ)
RAL 7024

Подробнее

Дополнительное оборудование
Кнопка для выхода

Кнопка для выхода     Кнопка для выхода
EXIT 500                      EXIT 1000



Подробнее                      Подробнее

Модуль подсветки VIZIT-LM-3

Модуль подсветки

Подробнее

Внутренняя ручка

Внутренняя ручка:

PC-201 - нержавкющая сталь


PC-201PL - оцинкованная сталь, порошковое покрытие Platinum + лак

Расчёт цены дверного блока
ИТОГО с НДС: 0руб.
В том числе НДС: 0руб.

Защитный трафарет показан условно

В базовую комплектацию входят:

Оцинкованная сталь

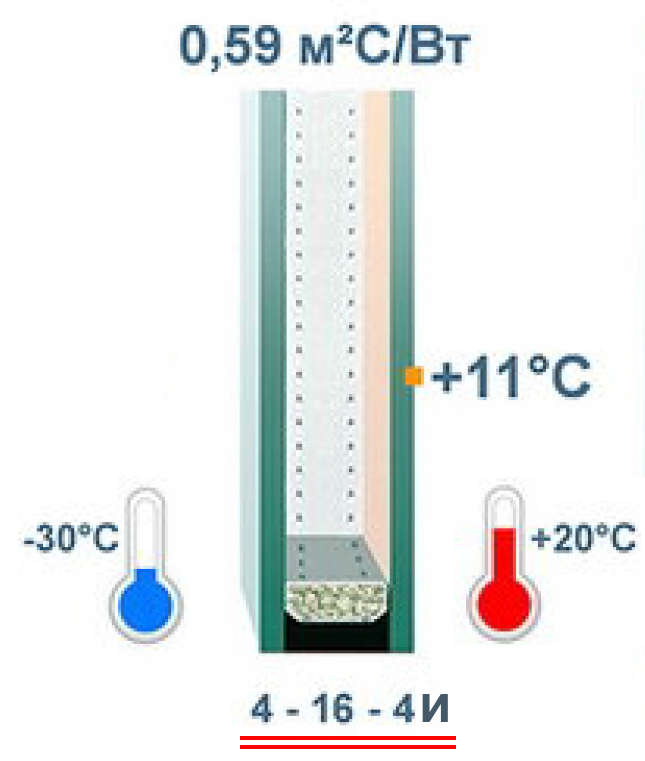

Остекление дверного полотна 4-16-4И, 330 х 1500 мм., серое тонирование 60%

И — низкоэмиссионное стекло с мягким покрытием для лучшего теплосбережения

Защитный трафарет из нержавеющей стали для стеклопакета дверного полотна

Усиленные петли

Усиленные петли

Накладка из нержавеющей стали на порог и внизу двери с наружной и внутренней стороны

Накладка из нержавеющей стали на порог и внизу двери с наружной и внутренней стороны

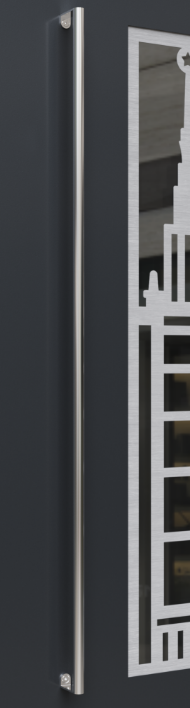

Ручка-штанга РШС-101 из нержавеющей стали

Резиновый уплотнитель по периметру дверного полотна

Резиновый уплотнитель дверного полотна

Монтажный отсек для БВД во вставке (створке)

Монтажный отсек для БВД и телекамеры:

Защита кабеля металлическим «гибким вводом» для створки дополнительной

Металлический "гибкий ввод" для защиты кабеля при открывании дополнителиной створки:

Кабель-каналы для домофона и телекамеры
Жесткая транспортная упаковка с фиксацией на транспортном поддоне
Данный расчет не является публичной офертой. Стоимость уточняется при согласовании Договора Поставки. Базовая цена, указанная в расчете, действует в течение 30 календарных дней.

Данный расчет не является публичной офертой. Стоимость уточняется при согласовании Договора Поставки.
Внимание! Базовая цена, указанная в расчете, действует в течение 30 календарных дней.
